Комбинированная уличная антенна 3G/4G LTE, Wi-Fi, GPS и GLONASS IP67

JCE058 представляет собой комбинированную GPS-, GSM- и WiFi-антенну, объединяющую три беспроводных интерфейса в одном компактном корпусе с винтовым креплением. GPS-модуль работает на частоте 1575,42 МГц и использует правостороннюю круговую поляризацию (RHCP). Встроенный малошумящий усилитель с коэффициентом усиления 28 ± 2 дБ повышает уровень принимаемого навигационного сигнала перед его передачей на подключённое оборудование. Антенна питается от источника постоянного тока напряжением 2,2–5 В и потребляет от 5 до 15 мА. GSM-модуль поддерживает диапазоны 824–960 МГц и 1710–2170 МГц, используя линейную поляризацию и усиление 2,0 dBi. WiFi-модуль работает в диапазоне 2400–2483,5 МГц и имеет усиление 3 dBi. Такое сочетание позволяет одновременно обеспечить приём спутникового навигационного сигнала, работу в сетях сотовой связи и подключение к беспроводной сети 2,4 ГГц с помощью одной внешней антенны.

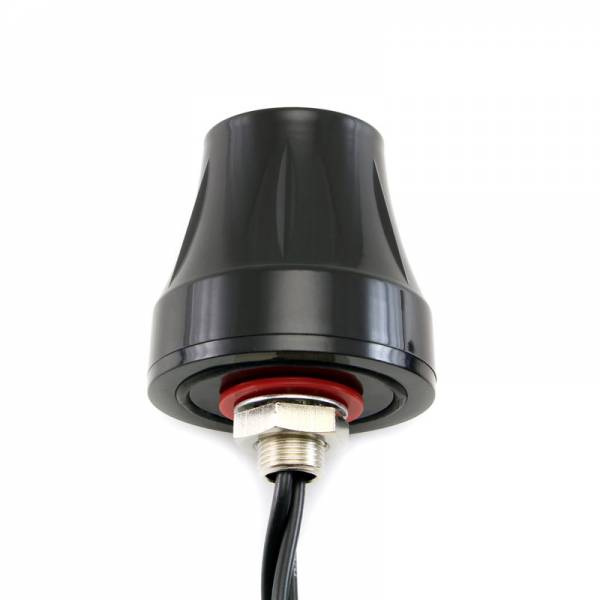

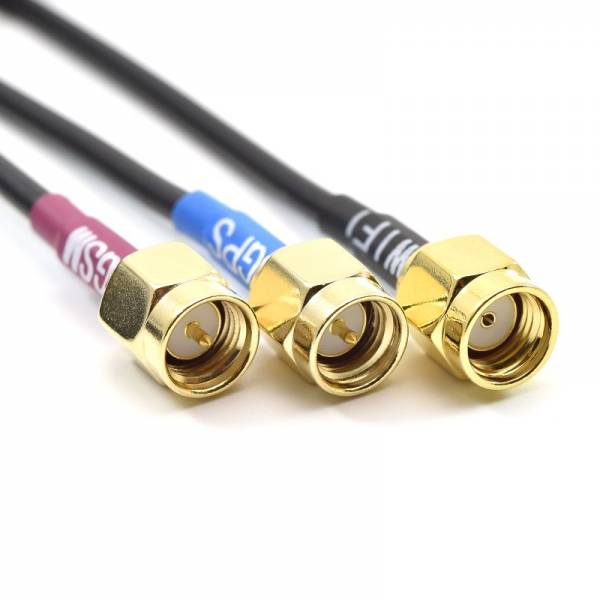

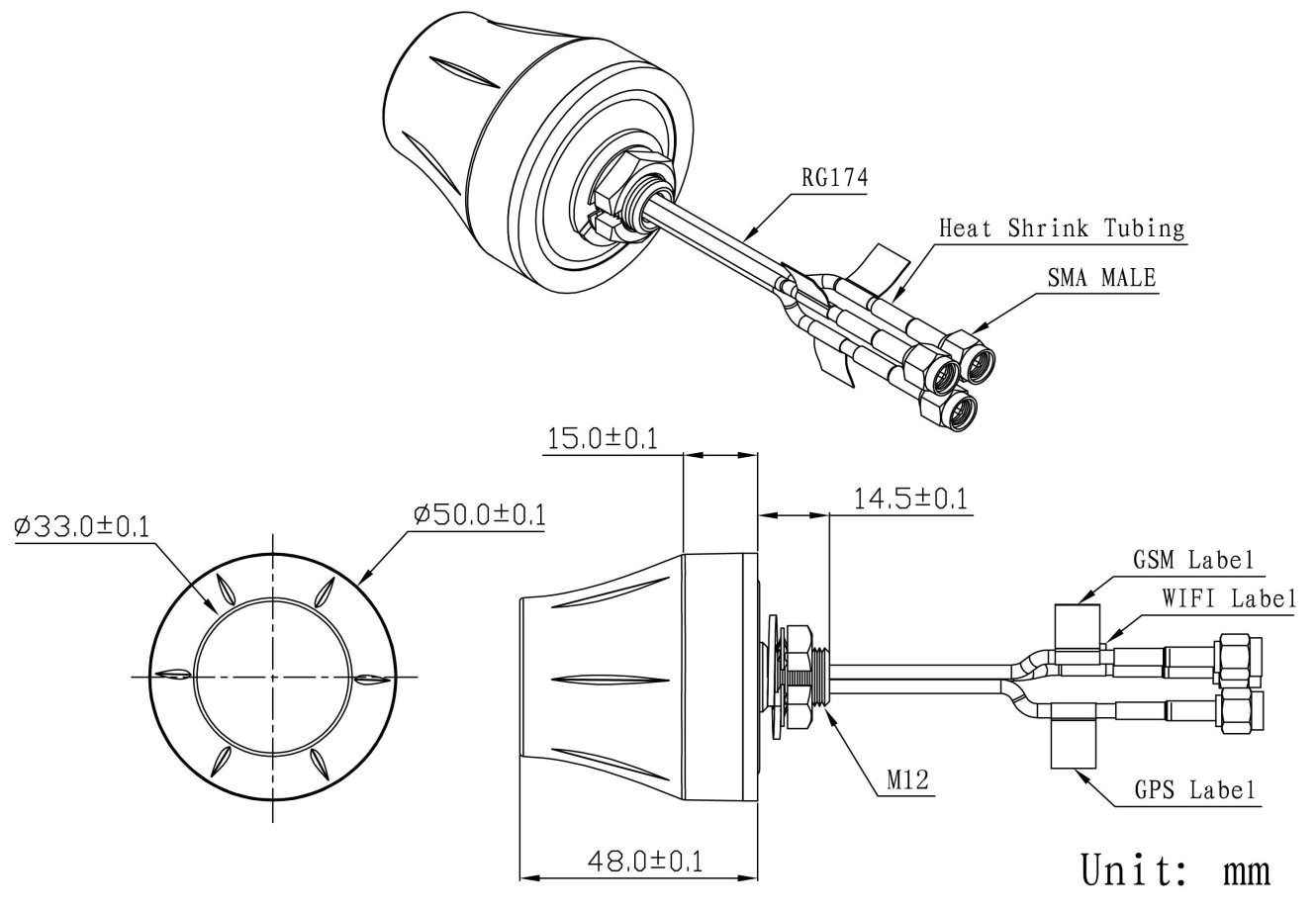

Антенна оснащена тремя кабелями RG174 длиной 3 м с разъёмами SMA male, предназначенными для отдельного подключения GPS-, GSM- и WiFi-модулей. Корпус из ABS-пластика рассчитан на монтаж с помощью винтового крепления, что обеспечивает надёжную установку на панели или корпусе оборудования. При диаметре около 50 мм и высоте около 48 мм антенна остаётся достаточно компактной, несмотря на размещение трёх антенных элементов внутри одного корпуса. Устройство рассчитано на эксплуатацию при температурах от -40 °C до +85 °C и относительной влажности до 95 %. Степень защиты корпуса соответствует IP67, за исключением места выхода кабеля, а заявленная виброустойчивость позволяет использовать антенну в условиях постоянных механических воздействий. Соответствие требованиям RoHS подтверждает использование материалов, отвечающих указанным экологическим требованиям.
