Уличная комбинированная антенна JCE305 LTE/GPS/GLONASS/Wi‑Fi | IP67, SMA/FAKRA

JCE305 представляет собой комбинированную антенну, объединяющую в одном корпусе модули GPS, LTE и WiFi. GPS-антенна работает на частоте 1575,42 МГц, использует правостороннюю круговую поляризацию (RHCP) и оснащена встроенным малошумящим усилителем с коэффициентом усиления 28 ±2 дБ, обеспечивающим приём спутниковых навигационных сигналов через активный антенный тракт. LTE-антенна поддерживает диапазоны 698–960 МГц и 1710–2700 МГц, имеет линейную поляризацию и усиление 2,0 dBi. WiFi-антенна работает в диапазоне 2400–2483,5 МГц, также использует линейную поляризацию и обеспечивает усиление 3 dBi. Все три антенных тракта имеют волновое сопротивление 50 Ом, что позволяет подключать совместимое оборудование связи и навигации через отдельные каналы, не устанавливая несколько независимых антенн.

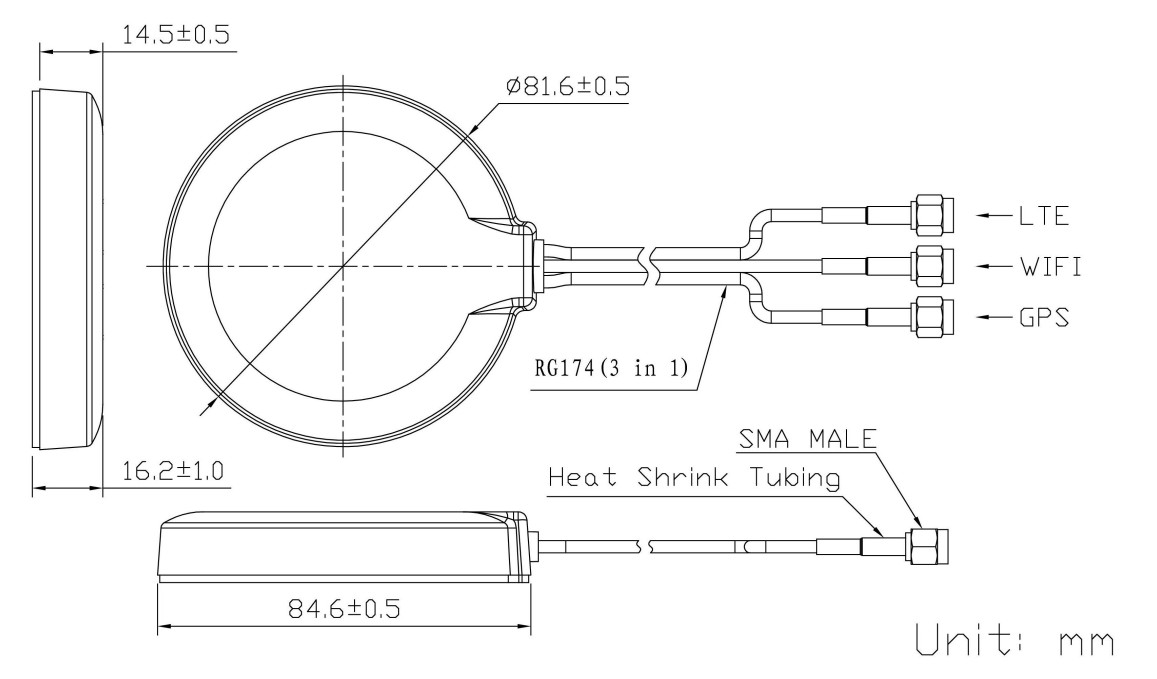

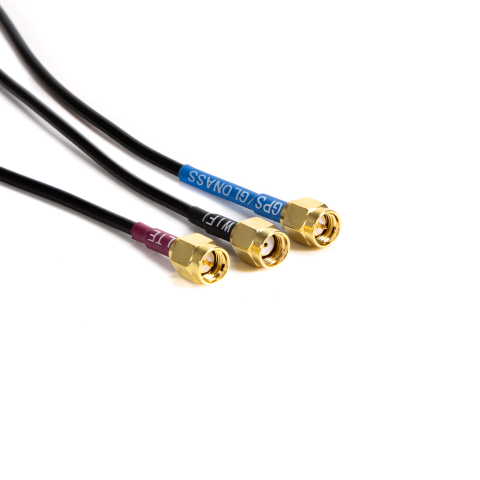

Из корпуса выведен единый кабельный жгут, состоящий из трёх кабелей RG174 с отдельными линиями для LTE, WiFi и GPS. В зависимости от требований оборудования антенна может поставляться с разъёмами SMA, FAKRA или другими типами разъёмов. Корпус из ABS-пластика поддерживает два способа установки: с помощью клейкого основания или магнитного крепления, что позволяет выбрать наиболее удобный вариант монтажа на подходящей поверхности. Степень защиты IP67 обеспечивает устойчивость к воздействию пыли и воды, а рабочий диапазон температур от -40 °C до +85 °C и допустимая относительная влажность до 95 % позволяют использовать антенну в различных условиях эксплуатации. Устройство также выдерживает вибрацию с частотой от 10 до 55 Гц при амплитуде 1,5 мм в течение двух часов и соответствует требованиям директивы RoHS по ограничению содержания опасных веществ.
