Комбинированная внутренняя антенна 4G LTE/WiFi/GPS/GLONASS 3 dBi, 3 м

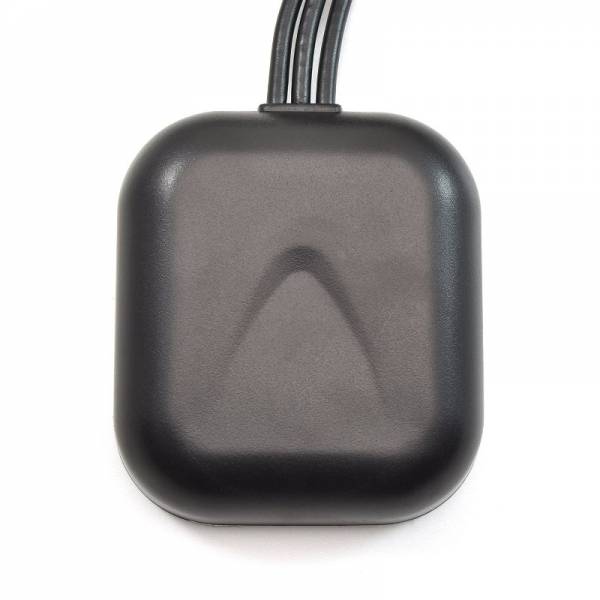

Jinchang JCE056 представляет собой комбинированную GPS-, GSM- и WiFi-антенну, объединяющую три беспроводных интерфейса в одном компактном корпусе. GPS-модуль работает на частоте 1575,42 МГц и использует правостороннюю круговую поляризацию (RHCP). Встроенный малошумящий усилитель с коэффициентом усиления 28 ± 2 дБ повышает уровень принимаемого навигационного сигнала перед его передачей на подключённое оборудование. Для работы активной GPS-антенны требуется питание постоянным током напряжением 2,2–5 В, при этом потребляемый ток не превышает 15 мА. GSM-модуль поддерживает диапазоны 824–960 МГц и 1710–2170 МГц, использует линейную поляризацию и усиление 2,0 dBi. WiFi-модуль работает в диапазоне 2400–2483,5 МГц и имеет усиление 3 dBi. Такое сочетание позволяет одновременно обеспечить приём спутникового навигационного сигнала, работу в сетях сотовой связи и подключение к беспроводной сети диапазона 2,4 ГГц.

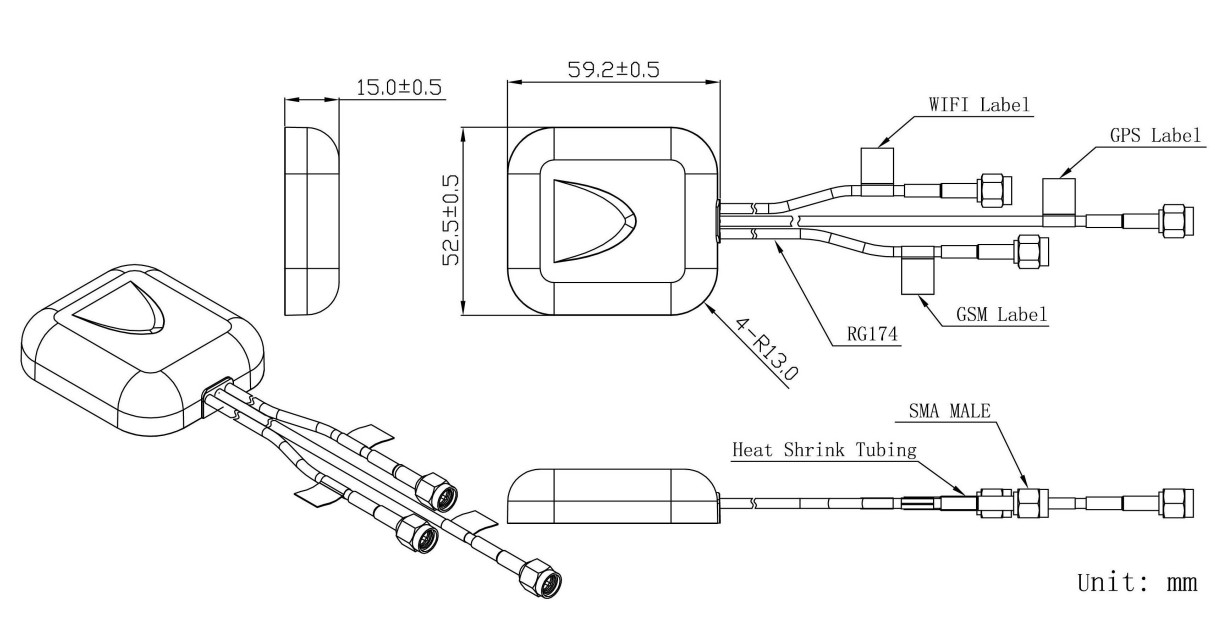

Для подключения GPS-, GSM- и WiFi-модулей используются отдельные кабели RG174. В зависимости от требований оборудования антенна может комплектоваться разъёмами SMA, MCX, FAKRA или другими совместимыми вариантами. Компактный корпус из ABS-пластика имеет размеры около 59,2 × 52,5 × 15 мм и занимает минимум места при установке. Антенну можно закрепить с помощью магнита или клейкой основы, что позволяет выбрать наиболее удобный способ монтажа без необходимости сверления отверстий. Она рассчитана на эксплуатацию при температурах от -40 °C до +85 °C и относительной влажности до 95 %. Степень защиты корпуса соответствует IP65–IP66, а заявленная виброустойчивость позволяет использовать устройство в условиях постоянных механических воздействий. Соответствие требованиям RoHS подтверждает использование материалов, отвечающих указанным экологическим требованиям.
