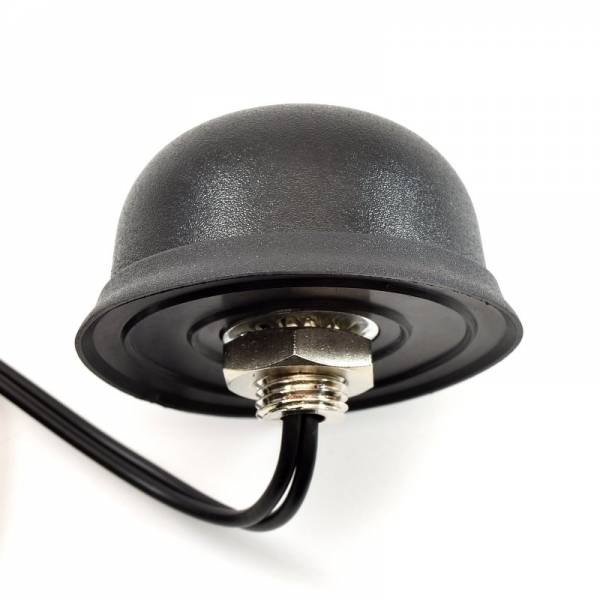

Уличная комбинированная антенна 4G LTE/GPS/GLONASS 2 dBi, 3 м

JCB602 представляет собой комбинированную GPS- и GSM-антенну, объединяющую функции спутниковой навигации и сотовой связи в одном компактном корпусе. GPS-модуль работает на частоте 1575,42 МГц и использует правостороннюю круговую поляризацию (RHCP), обеспечивая усиление 2 dBic в направлении зенита. Встроенный малошумящий усилитель с коэффициентом усиления 28 ± 2 дБ и коэффициентом шума менее 1,5 дБ повышает уровень принимаемого навигационного сигнала перед его передачей на подключённое оборудование. Для работы активной GPS-антенны требуется питание постоянным током напряжением 2,2–5 В, при этом потребляемый ток не превышает 15 мА. GSM-модуль поддерживает диапазоны 824–960 МГц и 1710–2170 МГц, использует линейную поляризацию и усиление 2,0 dBi. Благодаря объединению навигационной и сотовой антенн в одном корпусе устройство позволяет одновременно обеспечить приём GPS-сигнала и работу в мобильных сетях.

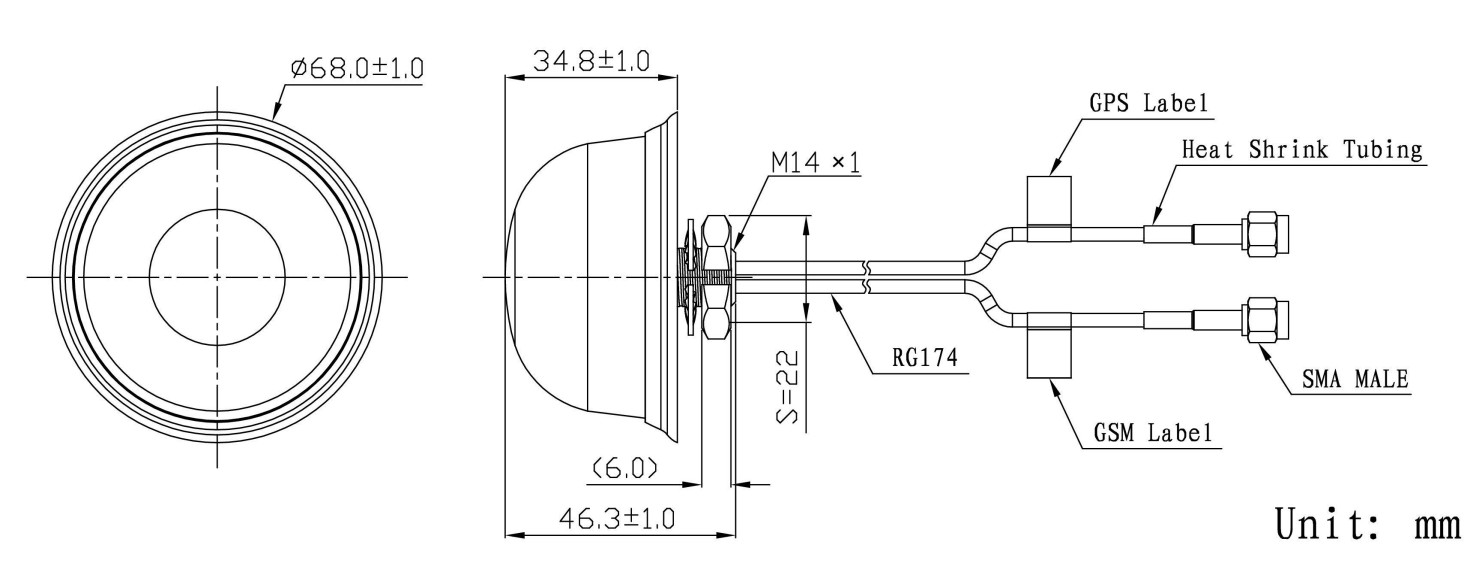

Для подключения GPS- и GSM-модулей используются отдельные кабели RG174. В зависимости от требований оборудования антенна может комплектоваться разъёмами SMA, MCX, FAKRA или другими совместимыми вариантами. Винтовое крепление обеспечивает надёжную установку на панели или корпусе устройства. Защитный корпус из ABS-пластика предохраняет внутренние антенные элементы, а основание из литого алюминия придаёт конструкции дополнительную прочность. При диаметре около 68 мм и высоте около 46,3 мм антенна остаётся достаточно компактной после установки. Она рассчитана на эксплуатацию при температурах от -40 °C до +85 °C и относительной влажности до 95 %. Степень защиты корпуса соответствует IP67, за исключением места выхода кабеля, а заявленная виброустойчивость позволяет использовать антенну в условиях постоянных механических воздействий. Соответствие требованиям RoHS подтверждает использование материалов, отвечающих указанным экологическим требованиям.
