Антенна Teltonika 5G и GNSS SMA, 3 м — уличная MIMO-антенна с защитой IP67

Teltonika PR1KCN40 — комбинированная антенна 5G и GNSS, объединяющая в одном корпусе элементы для мобильной связи и приёма сигналов спутниковой навигации. Она оснащена четырьмя антенными элементами для работы в режиме MIMO и отдельной антенной GNSS, причём для каждой функции предусмотрены собственные подключения. Антенны мобильной связи работают в диапазонах 600–960 МГц, 1427–2700 МГц, 3300–4200 МГц и 4400–5000 МГц. Они имеют круговую диаграмму направленности, линейную поляризацию и коэффициент усиления до 4 дБи. Четыре антенных элемента позволяют организовать несколько отдельных подключений мобильной связи с использованием одного корпуса. Антенна GNSS работает в диапазонах 1164–1189 МГц и 1559–1610 МГц, имеет правостороннюю круговую поляризацию (RHCP) и направленную диаграмму излучения. Она оснащена малошумящим усилителем (LNA) с коэффициентом усиления 17 ± 2 дБ и коэффициентом шума не более 2 дБ. Коэффициент усиления антенны GNSS составляет до 2 дБи, а для её работы требуется питание постоянным током напряжением 3–5 В.

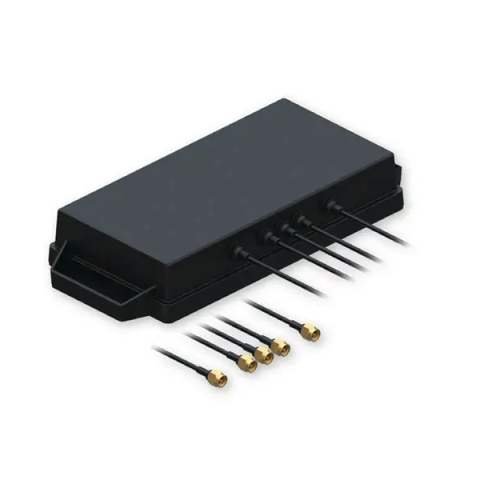

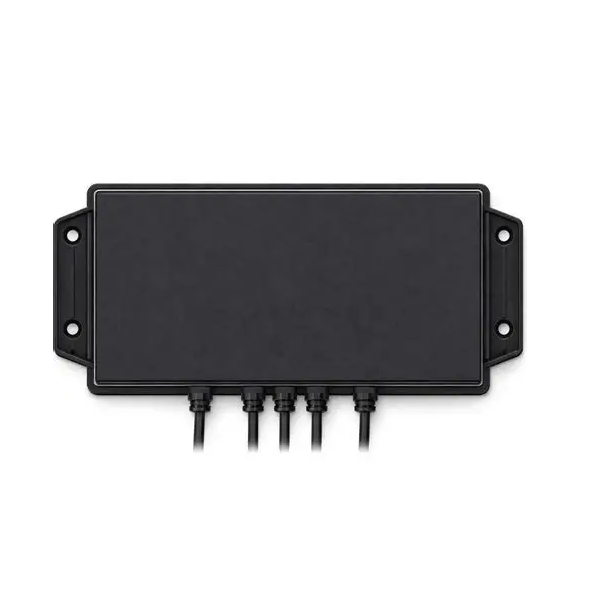

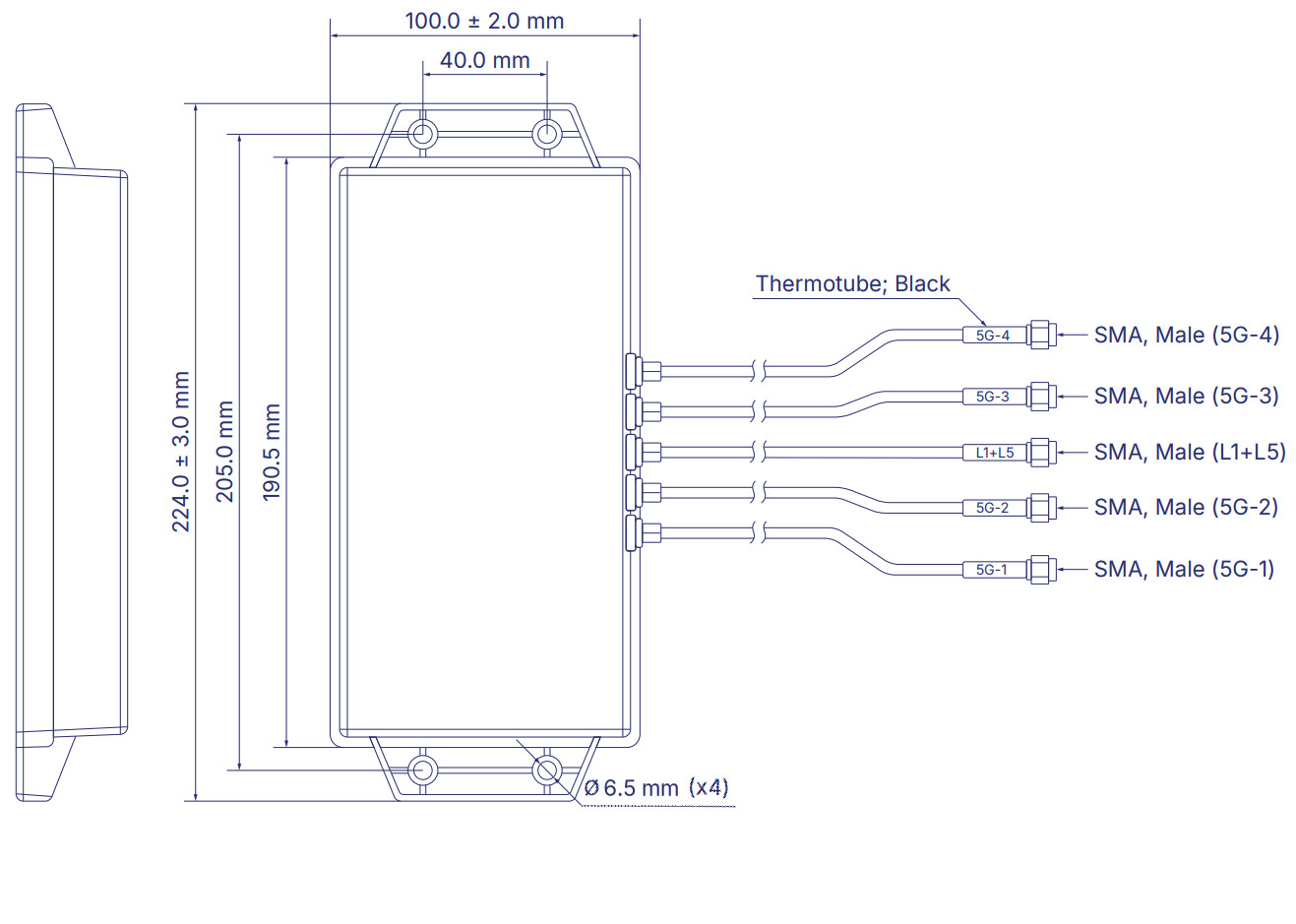

Антенна PR1KCN40 оснащена пятью отдельными кабелями LMR100 длиной по 3 м, каждый из которых заканчивается разъёмом SMA Male. Четыре кабеля предназначены для подключения отдельных антенных элементов мобильной связи, а пятый — для GNSS. Благодаря такому исполнению подключения мобильной связи и спутниковой навигации разделены, что позволяет отдельно определить назначение каждого кабеля при подключении к совместимому оборудованию. Для установки предусмотрены два варианта крепления: с помощью винтов M6 или на клеевую основу. Корпус из устойчивого к ультрафиолетовому излучению материала PC/PC+ABS имеет степень защиты IP67 и рассчитан на работу при температуре от −40 °C до +80 °C. Такие характеристики позволяют использовать антенну в условиях, где необходима защита от внешних воздействий. Два способа крепления позволяют выбрать подходящий вариант размещения корпуса с учётом особенностей монтажа.
