Ubiquiti Alarm Hub Kit комплект для управления системой сигнализации

UP-AlarmHub-Kit представляет собой внутренний концентратор тревожных сигналов для настенного монтажа, предназначенный для централизованного подключения большого количества входов сигнализации в рамках одного устройства. Он оснащён 32 входами для охранных датчиков и отдельным аварийным входом, что позволяет организовать структурированную систему сигнализации на базе единого управляющего узла. Цифровые входы поддерживают работу с датчиками, использующими оконечные резисторы EOL сопротивлением от 1 до 5,6 кОм; резисторы номиналом 1 кОм входят в комплект. Это обеспечивает совместимость с поддерживаемыми схемами контроля линий и позволяет подключать датчики в соответствии с заданными параметрами контроля цепей.

Для управления внешними устройствами предусмотрены два релейных выхода с поддержкой режимов Wet и Dry. В режиме Wet каждый выход может подавать питание 12 В DC при токе до 1 А, тогда как в режиме Dry поддерживается коммутация цепей постоянного тока напряжением до 30 В при токе до 1 А. Кроме того, устройство оборудовано вспомогательными выходами питания для датчиков. Они распределены между правой и левой сторонами корпуса и включают по три выхода 12 В DC с суммарным током до 1 А на каждую сторону. Такое разделение позволяет удобно организовать подключение датчиков, аварийного входа, исполнительных устройств и линий питания в составе единой системы охранной сигнализации.

Питание концентратора осуществляется по технологии PoE++ или PoE+++, а также может дополняться резервной батареей SLA напряжением 12 В. Доступная выходная мощность зависит от используемого уровня PoE-питания: при подключении через PoE+++ устройство обеспечивает до 68 Вт, а при использовании PoE++ — до 42 Вт. Для подключения предусмотрен один входной порт PoE++/PoE+++ с питанием 54 В DC и поддержкой источников мощностью 60 или 90 Вт, а также один выходной порт PoE+ с напряжением 54 В DC и мощностью до 30 Вт. Максимальное энергопотребление самого устройства составляет 90 Вт, что определяет его верхний предел потребляемой мощности при эксплуатации.

Для резервного аккумулятора предусмотрена функция зарядки SLA-батареи током 0,3 А, что обеспечивает поддержку установленного источника резервного питания. Сетевое подключение реализовано через один порт RJ45 стандарта 10/100 Мбит/с, обеспечивающий интеграцию устройства в поддерживаемую среду UniFi Protect. Для локального управления предусмотрены кнопка сброса к заводским настройкам и два переключателя режимов Dry/Wet, соответствующие вариантам работы релейных выходов. Светодиодная индикация W/B позволяет контролировать состояние устройства непосредственно на месте установки. В совокупности эти возможности определяют способы питания, подключения и настройки концентратора в составе системы безопасности.

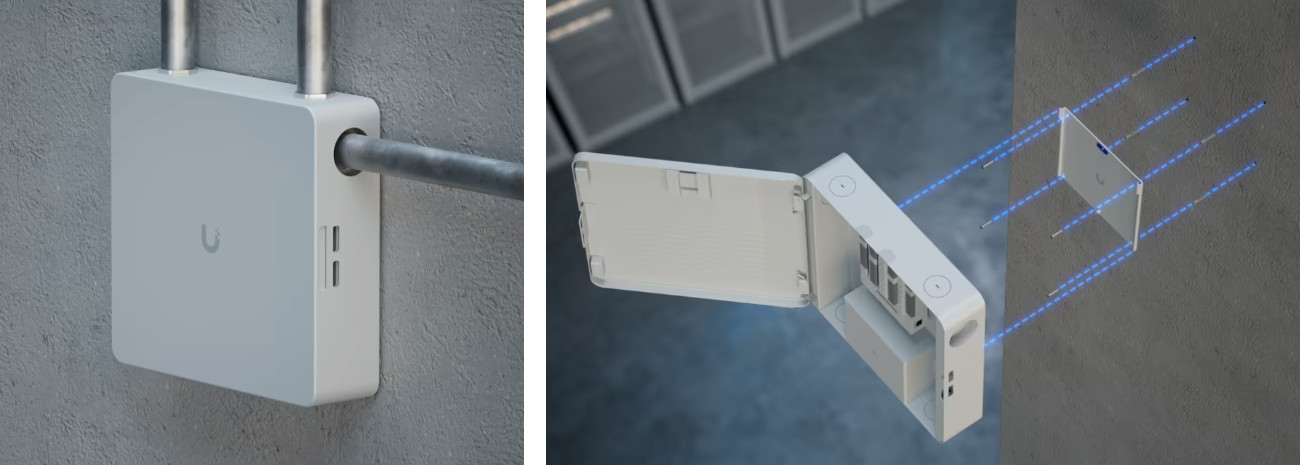

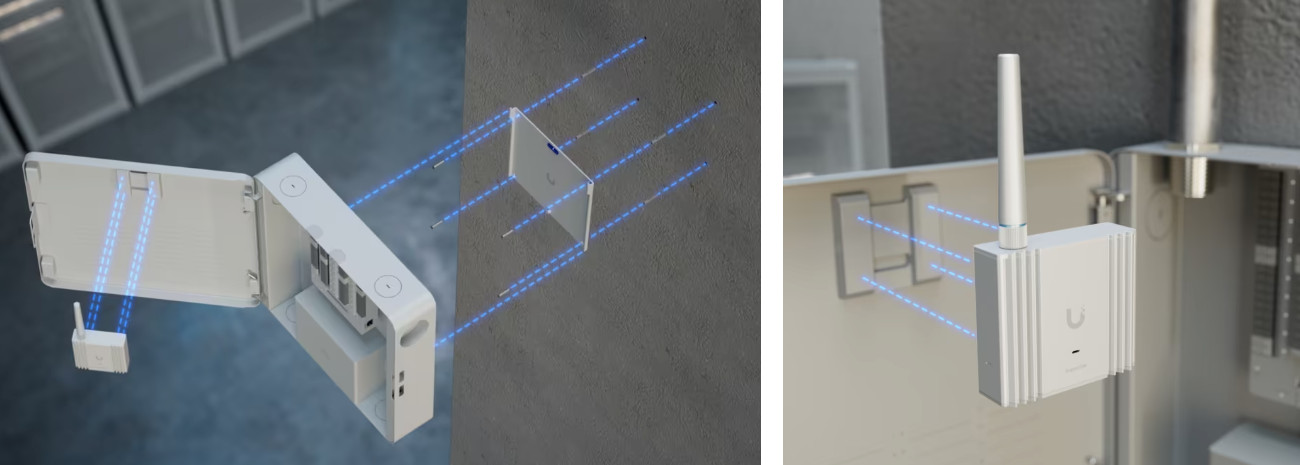

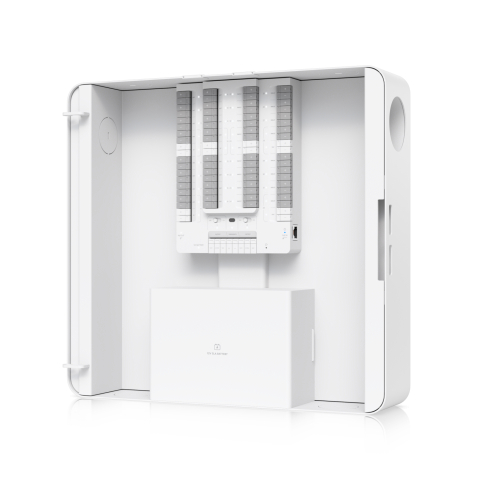

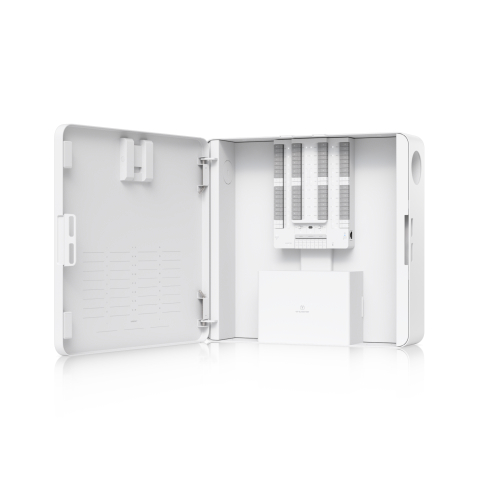

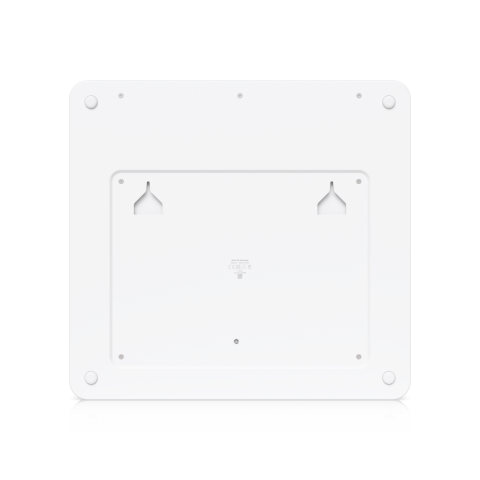

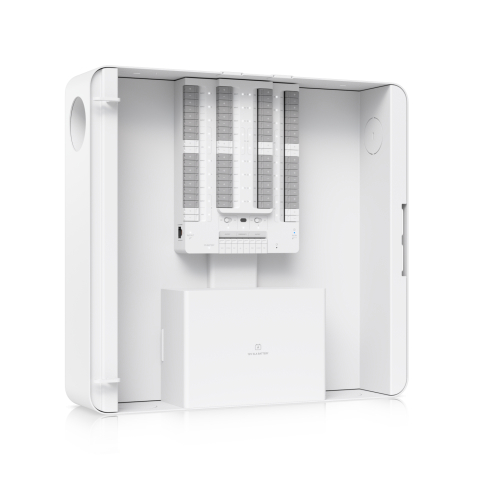

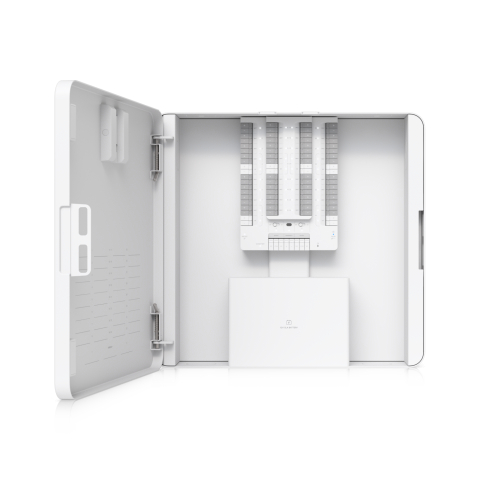

UP-AlarmHub-Kit предназначен для эксплуатации внутри помещений и устанавливается на стену. Размеры корпуса составляют 379 × 355 × 105 мм, что обеспечивает достаточно внутреннего пространства для размещения входных модулей, релейных выходов, компонентов питания и аккумулятора в едином корпусе. Масса основного устройства составляет 8,3 кг, а монтажного кронштейна — 624 г, что следует учитывать при подготовке места установки. Корпус изготовлен из оцинкованной стали SGCC и дополнен поликарбонатной крышкой, обеспечивающей защиту внутренних компонентов. Монтажные элементы также выполнены из стали SGCC, что обеспечивает единый подход к конструкции и креплению устройства.

Концентратор рассчитан на работу при температуре окружающей среды от -10 до 40° C и относительной влажности от 5 до 95% без образования конденсата. Устройство соответствует требованиям NDAA и имеет сертификацию CE, FCC и IC. Для работы требуется UniFi Protect версии 7.0.88 или новее. Также поддерживаются мобильные приложения UniFi Protect для iOS версии 3.3.0 и выше и UniFi Protect для Android версии 3.2.0 и выше. Эти характеристики определяют условия установки, программную совместимость и требования к эксплуатации устройства в составе системы безопасности.
