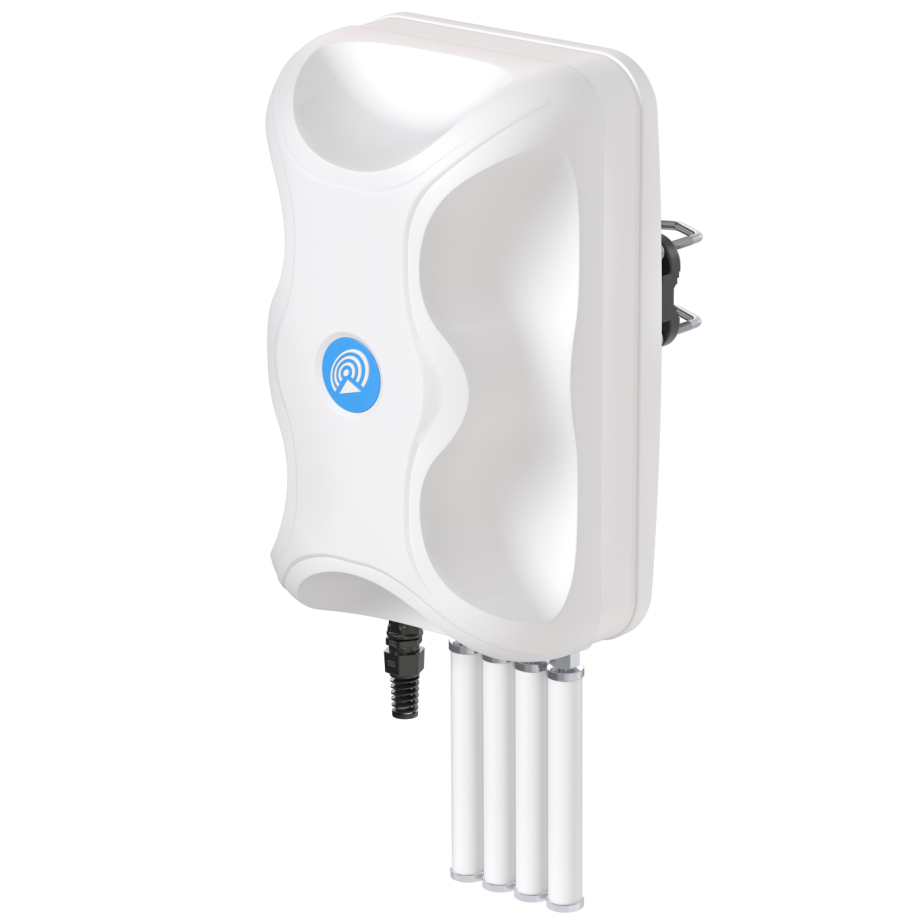

Антенна QuMax для Teltonika RUTM52

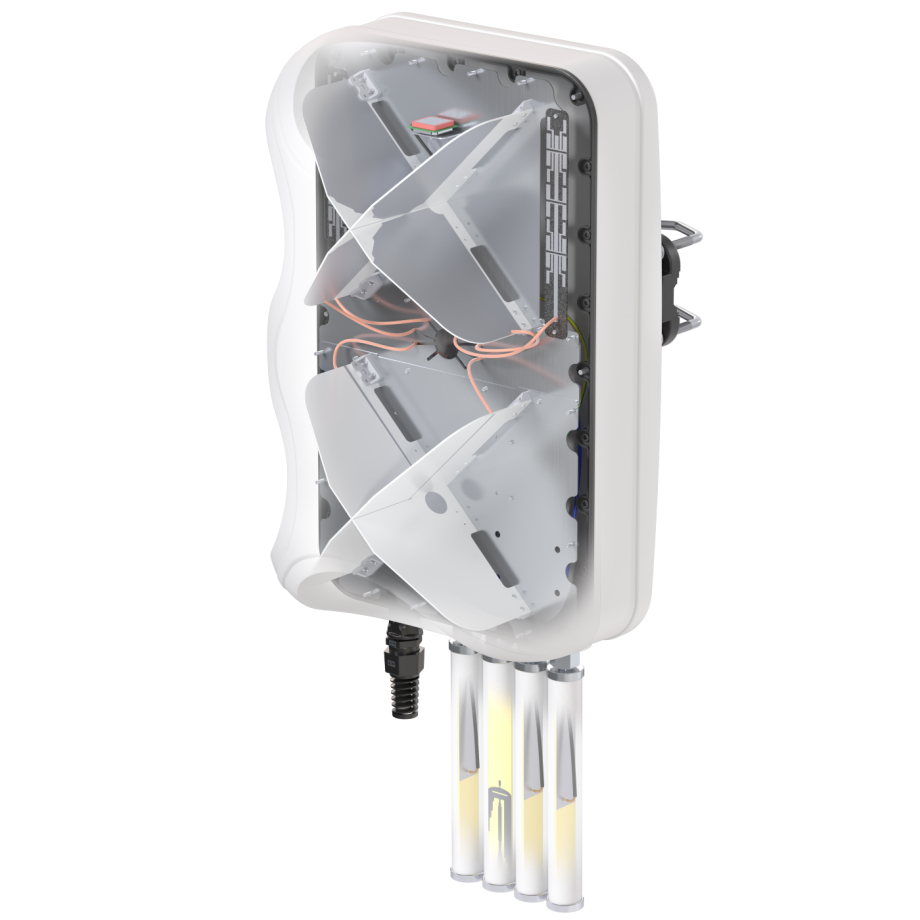

QuMax для Teltonika RUTM52 представляет собой комплексное наружное антенное решение, объединяющее антенные системы и место для установки маршрутизатора Teltonika RUTM52 в одном корпусе. В конструкции предусмотрены многодиапазонные направленные антенны 5G/LTE, всенаправленная антенна 5G/LTE, всенаправленная антенна Wi-Fi 6E и GPS-антенна. Такой подход позволяет создать полностью готовое решение для наружного размещения оборудования беспроводной связи без необходимости отдельно устанавливать маршрутизатор и антенный комплекс. Устройство предназначено для эксплуатации в различных сферах, включая общественный транспорт, энергетическую отрасль, промышленный IoT, городскую инфраструктуру и объекты в удалённых районах. Направленные антенны 5G/LTE обеспечивают приём сигнала в сторону базовой станции или другого источника связи, тогда как всенаправленные антенны позволяют поддерживать покрытие во всех направлениях.

Поддержка Wi-Fi 6E обеспечивает работу как в диапазоне 2,4 ГГц, так и в диапазоне 5,0–7,125 ГГц, что позволяет использовать современные беспроводные сети наряду с мобильной связью. Антенная система поддерживает широкий диапазон частот сотовой связи — от 617 МГц до 6,0 ГГц, охватывая большое количество диапазонов LTE и 5G. Коэффициент усиления направленных антенн достигает 7 dBi в указанных диапазонах мобильной связи, а антенна Wi-Fi обеспечивает усиление до 7,5 dBi. Благодаря такому сочетанию устройство подходит для проектов, где требуется объединить функции антенн сотовой связи, Wi-Fi и GPS в едином наружном исполнении.

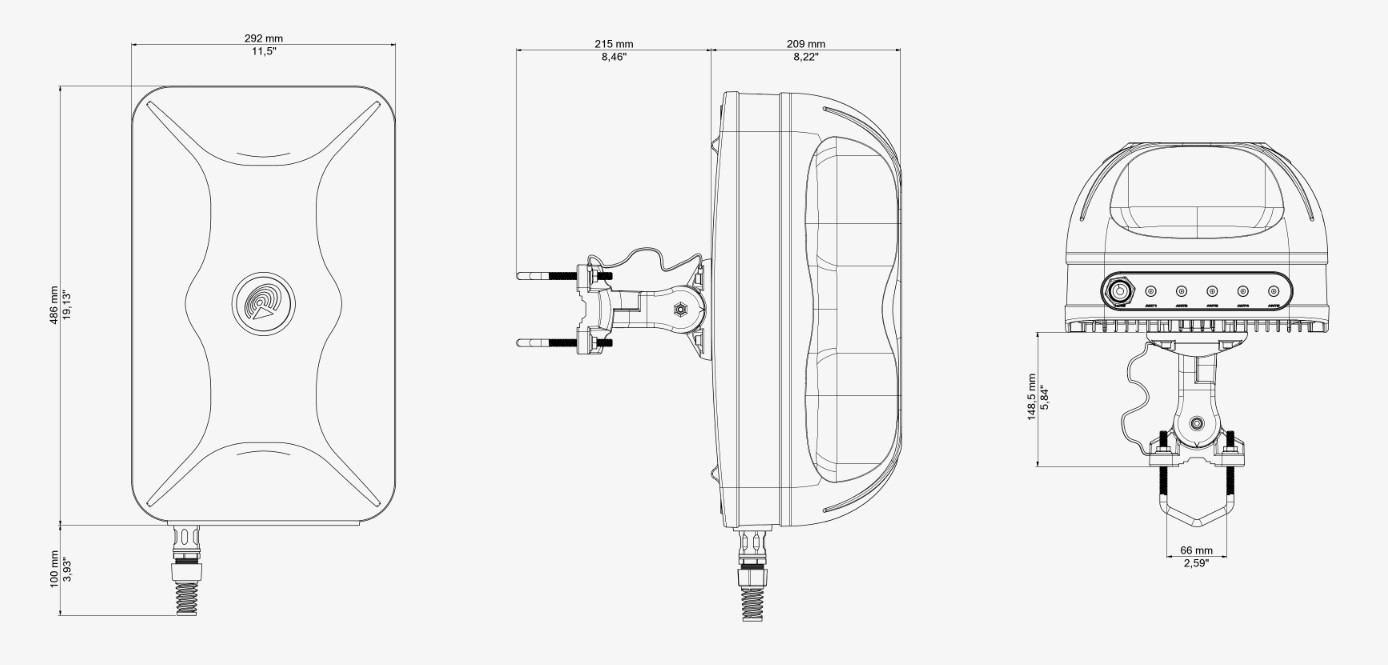

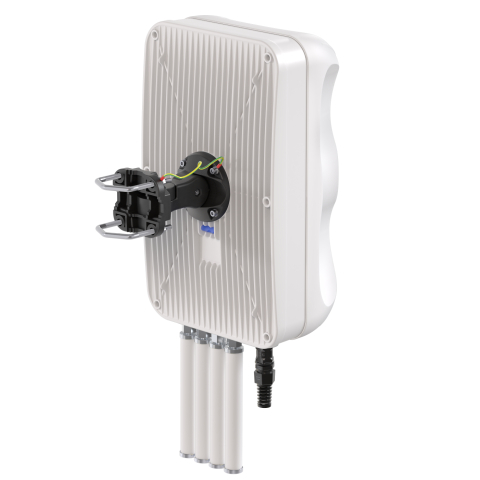

QuMax оснащён корпусом для наружной установки со степенью защиты IP68, рассчитанным на эксплуатацию в сложных погодных условиях. В конструкции используются такие материалы, как ABS-пластик, алюминий, PTFE и стекловолокно, что обеспечивает сочетание устойчивости к внешним воздействиям и механической прочности. Диапазон рабочих температур от -40 °C до 80 °C позволяет использовать устройство как в условиях сильного холода, так и при высоких температурах окружающей среды. Габариты корпуса 486,0 × 292,2 × 105,6 мм обеспечивают размещение антенных элементов и пространства для установки Teltonika RUTM52. Конструкция предусматривает монтаж на мачту диаметром от 25 до 66 мм, что обеспечивает совместимость с распространёнными вариантами наружных креплений.

Для подключения используется разъём RJ45, а поддержка Passive PoE позволяет организовать передачу питания и данных по одному кабелю при использовании соответствующей схемы питания. Антенный комплекс разработан с учётом совместной работы с установленным маршрутизатором, что помогает сократить количество отдельных компонентов наружной системы. Направленные антенны мобильной связи используют X-поляризацию и характеризуются диаграммой направленности 80°/80° ±15°, тогда как всенаправленные антенны мобильной связи и Wi-Fi работают с вертикальной поляризацией и диаграммой направленности 360°/25° ±5°. Такое сочетание характеристик позволяет одновременно обеспечить направленный приём сигнала мобильной сети и всенаправленное покрытие в рамках единого защищённого наружного решения.
