QuMax Omni для TRB500

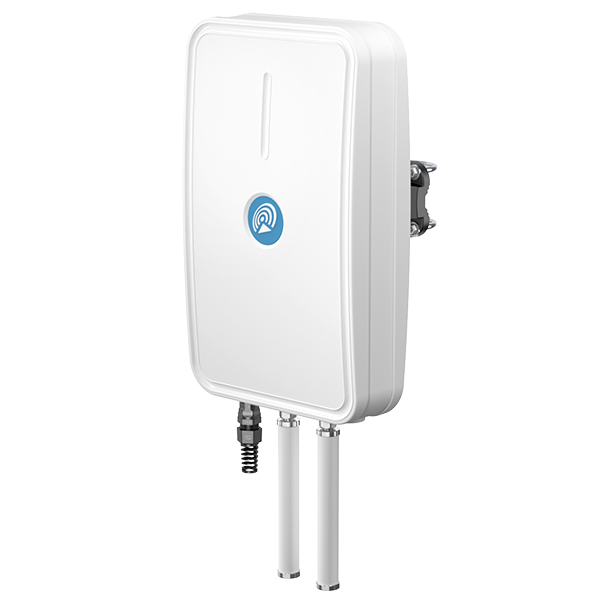

QuMax для Teltonika RUTX09 представляет собой интегрированный уличный корпус с мощной многодиапазонной направленной LTE-антенной, встроенной GPS-антенной и местом для установки маршрутизатора Teltonika RUTX09. Устройство также совместимо с RUTM09, поэтому одинаковая конструкция может использоваться с обеими поддерживаемыми моделями. Размещение маршрутизатора и антенной системы внутри одного корпуса позволяет создать компактное решение для наружной установки, в котором оборудование и антенны объединены в единый узел, а не устанавливаются как отдельные компоненты. Направленная LTE-антенна предназначена для работы на больших расстояниях до базовой станции.

Благодаря возможности точно направить антенну в сторону источника сигнала она особенно хорошо подходит для стационарных объектов, где требуется повысить качество приёма и передачи данных в выбранном направлении. Такое решение ориентировано на промышленные объекты и другие фиксированные установки, где необходима высокоэффективная направленная LTE-антенна для организации стабильного мобильного соединения вне помещений. Антенна работает в диапазонах 694–960 МГц, 1,7–2,2 ГГц и 2,2–2,7 ГГц, поддерживая множество диапазонов LTE и отдельные диапазоны 5G, указанные для данной модели. Коэффициент усиления достигает 6 dBi в зависимости от рабочего диапазона, а отношение «вперёд/назад» более 8 дБ помогает сосредоточить диаграмму направленности в сторону базовой станции и уменьшить приём сигналов с противоположной стороны.

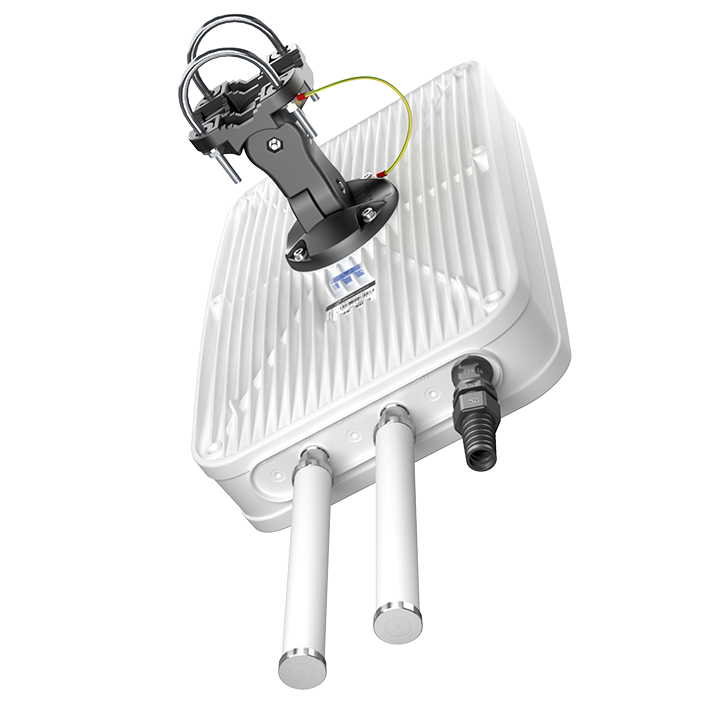

Корпус предназначен для эксплуатации на открытом воздухе и объединяет совместимый маршрутизатор Teltonika с антенной системой в одном защищённом исполнении. Степень защиты IP67 обеспечивает устойчивость к воздействию неблагоприятных погодных условий, а рабочий диапазон температур от -40 °C до 80 °C позволяет использовать устройство как в холодном, так и в жарком климате. Корпус изготовлен из ABS-пластика, алюминия, PTFE и стекловолокна, сочетая прочные материалы с конструкцией, рассчитанной на длительную эксплуатацию вне помещений. Конструкция рассчитана на установку на мачты диаметром от 25 до 66 мм, что обеспечивает совместимость с большинством стандартных опор.

Mit Abmessungen von 272 × 276 × 96 mm und einem Gewicht von 1,8 kg bietet das Gehäuse ausreichend Platz für den kompatiblen Router und bleibt dennoch kompakt. Für die Gehäuseverschraubung wird ein Anzugsdrehmoment von 0,6 bis 0,8 Nm empfohlen, um eine fachgerechte Montage zu gewährleisten. Der RJ45-Anschluss ermöglicht die geschützte Durchführung der Netzwerkverbindung durch das Gehäuse und sorgt für eine saubere, integrierte Installation. При размерах 272 × 276 × 96 мм и массе 1,8 кг корпус остаётся достаточно компактным, сохраняя при этом внутреннее пространство для совместимого маршрутизатора. Рекомендуемый момент затяжки корпуса составляет 0,6–0,8 Н·м, что помогает обеспечить правильную сборку и сохранить необходимую степень герметичности. Разъём RJ45 позволяет организовать проводное сетевое подключение через корпус, обеспечивая аккуратную и защищённую установку. LTE-антенна использует вертикальную поляризацию и имеет волновое сопротивление 50 Ом. Диаграмма направленности с шириной луча 90° в горизонтальной и вертикальной плоскостях (±30°) обеспечивает эффективную фокусировку сигнала в выбранном направлении. Встроенная GPS-антенна добавляет возможность определения местоположения без использования отдельной внешней GPS-антенны, завершая комплексное решение для наружной установки.
