Параболическая антенна JRMD-900–10/11 для радиорелейных линий 10–11 ГГц

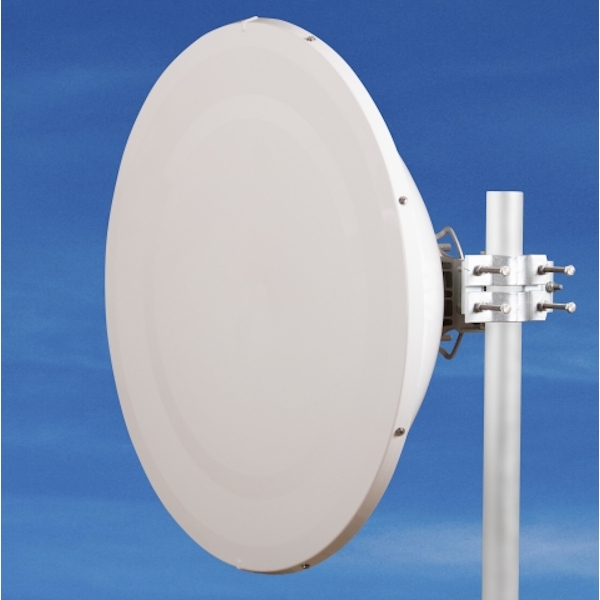

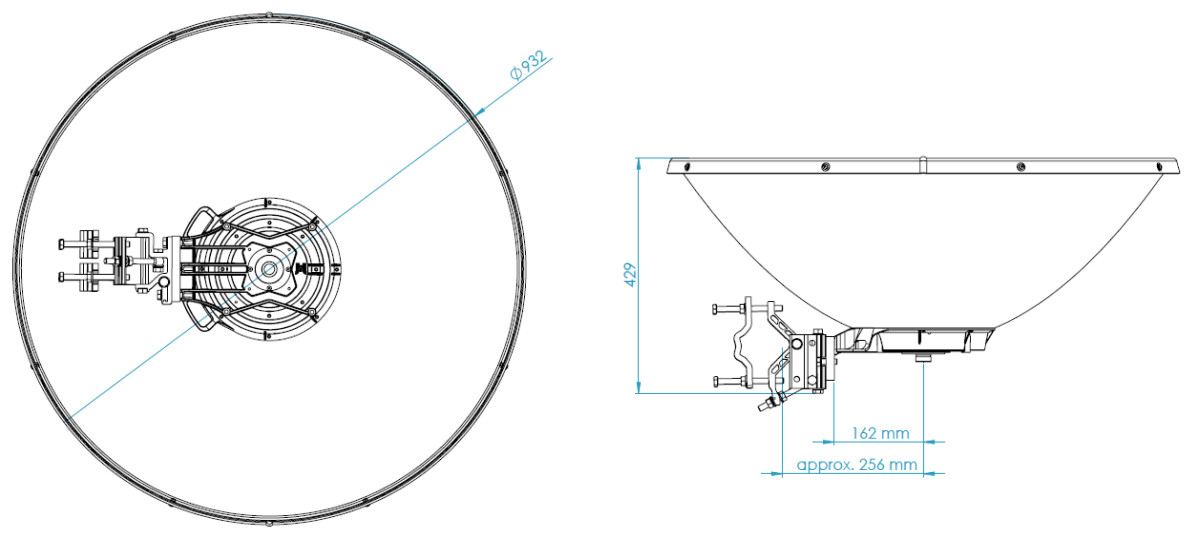

Jirous JRMD-900-10/11 — параболическая антенна для микроволновых радиорелейных линий в диапазонах 10 и 11 ГГц с рабочим диапазоном частот 10,0–12,0 ГГц. Глубокий параболический отражатель сочетается с коэффициентом усиления 36,5 ± 1 дБи в нижней части диапазона и 37,0 ± 1 дБи в верхней, что определяет ее назначение для направленных радиоканалов точка-точка. Ширина диаграммы направленности по уровню −3 дБ составляет 2,3°, благодаря чему излучение концентрируется в заданном направлении. Отношение вперед/назад не менее 57 дБ, в свою очередь, характеризует выраженное преобладание основного направления излучения над задним. Геометрия отражателя и эти ВЧ-характеристики являются ключевыми параметрами направленной работы антенны.

Антенна использует линейную поляризацию с вертикальной или горизонтальной ориентацией, поэтому при установке ее можно согласовать с поляризацией, необходимой для конкретной радиорелейной линии. В качестве ВЧ-интерфейса применяется круглый волновод диаметром 19 мм, а возвратные потери в диапазоне 10,3–11,7 ГГц составляют не менее 16 дБ. Соответствие требованиям включает US FCC Part 101A для диапазона 10,550–10,680 ГГц, US FCC Part 101B для 10,7–11,7 ГГц и Class 2 по ETSI EN 302-217-4-2. В совокупности эти электрические характеристики определяют JRMD-900-10/11 как узконаправленную микроволновую антенну для регулируемых систем связи в диапазонах 10 и 11 ГГц, где основное значение имеет направленная передача сигнала.

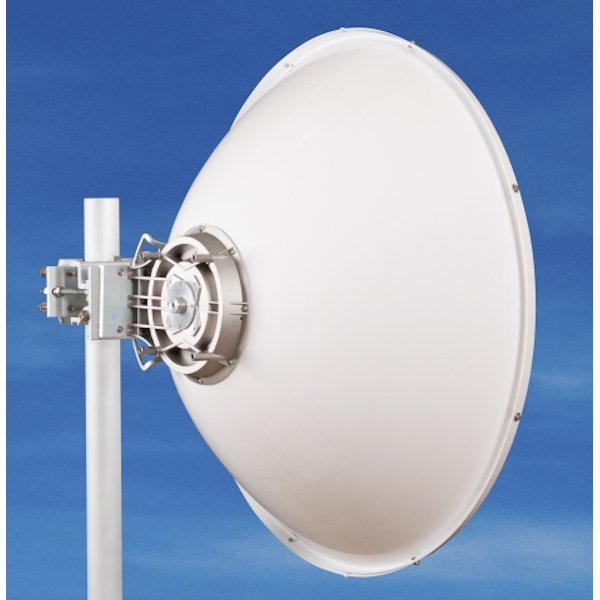

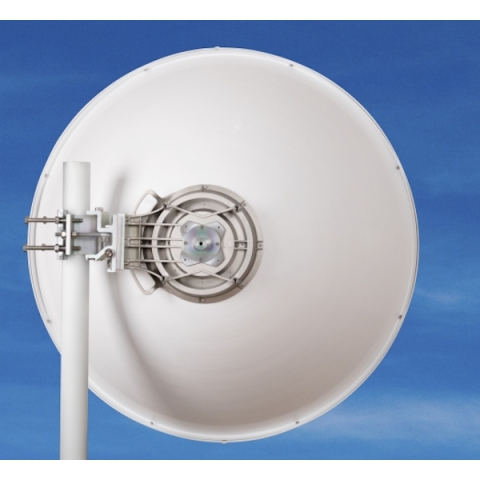

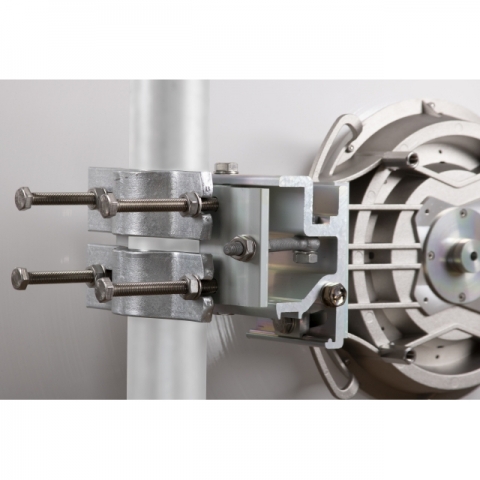

Монтаж выполняется с помощью комплектного кронштейна, который можно сначала закрепить на мачте, а затем установить саму антенну. После монтажа кронштейна антенна вместе с микроволновым блоком навешивается на конструкцию и фиксируется двумя винтами. Такая последовательность разделяет установку крепления и окончательный монтаж антенны, упрощая отдельные этапы сборки. Кронштейн рассчитан на мачты диаметром от 40 до 120 мм, а антенну можно устанавливать как с правой, так и с левой стороны. Это позволяет выбрать положение с учетом конкретной конфигурации места установки.

Точная регулировка выполняется по углу места и азимуту в диапазоне ±20°. Для направленной антенны с шириной диаграммы 2,3° такая возможность особенно важна, поскольку правильное направление радиолинии требует точной юстировки. Антенна рассчитана на эксплуатацию при скорости ветра до 140 км/ч и выдерживает ветер до 210 км/ч; конструкция также характеризуется высокой устойчивостью к ветровым нагрузкам. В районах, где ожидаются сильные ветры, рекомендуется использовать мачту диаметром не менее 70 мм. Глубокий отражатель из алюминиевого сплава, массивный кронштейн и устойчивый к УФ-излучению обтекатель из ABS образуют механическую конструкцию, рассчитанную на точную регулировку при наружной установке.
