Параболическая антенна JRMC-680-10/11Ra для Mimosa B11 и Ubiquiti AirFiber AF-11FX, 34–36 dBi

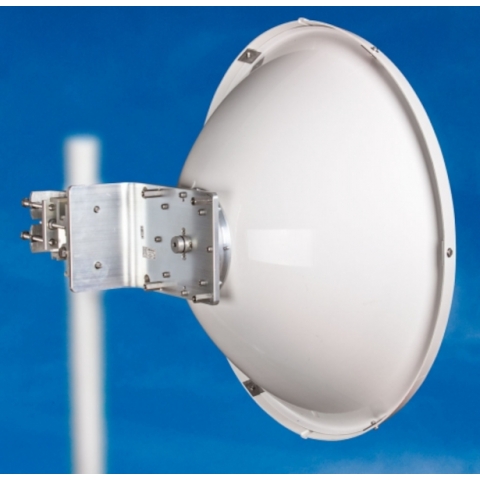

Jirous JRMC-680-10/11 — параболическая антенна для микроволновых радиорелейных линий в диапазонах 10 и 11 ГГц с рабочим диапазоном частот 10,0–12,0 ГГц. Глубокий параболический отражатель рассчитан на точную направленную работу и соответствует требованиям ETSI Class 3. Коэффициент усиления составляет 34,1 ± 1 дБи в нижней части диапазона и 36,0 ± 1 дБи в верхней, а ширина диаграммы направленности 3° ± 0,5° концентрирует передачу в четко заданном направлении. Отношение вперед/назад не менее 61 дБ дополнительно характеризует направленные свойства антенны, показывая выраженное разделение между основным направлением излучения и задней стороной. Таким образом, геометрия отражателя и контролируемая диаграмма направленности являются ключевыми элементами работы антенны в микроволновых линиях связи точка-точка.

Линейную поляризацию можно настроить вертикально или горизонтально, чтобы согласовать установку с поляризацией, необходимой для конкретной радиолинии. В качестве ВЧ-интерфейса используется круглый волновод диаметром 19 мм, а возвратные потери в диапазоне 10,3–11,7 ГГц составляют не менее 18 дБ. Электрическая совместимость включает US FCC Part 101A для диапазона 10,550–10,680 ГГц, US FCC Part 101B для 10,7–11,7 ГГц и Class 3 по ETSI EN 302-217-4-2. Эти характеристики определяют JRMC-680-10/11 как направленную антенну для регулируемых микроволновых систем, где точная юстировка и контролируемые ВЧ-характеристики являются важными составляющими радиолинии.

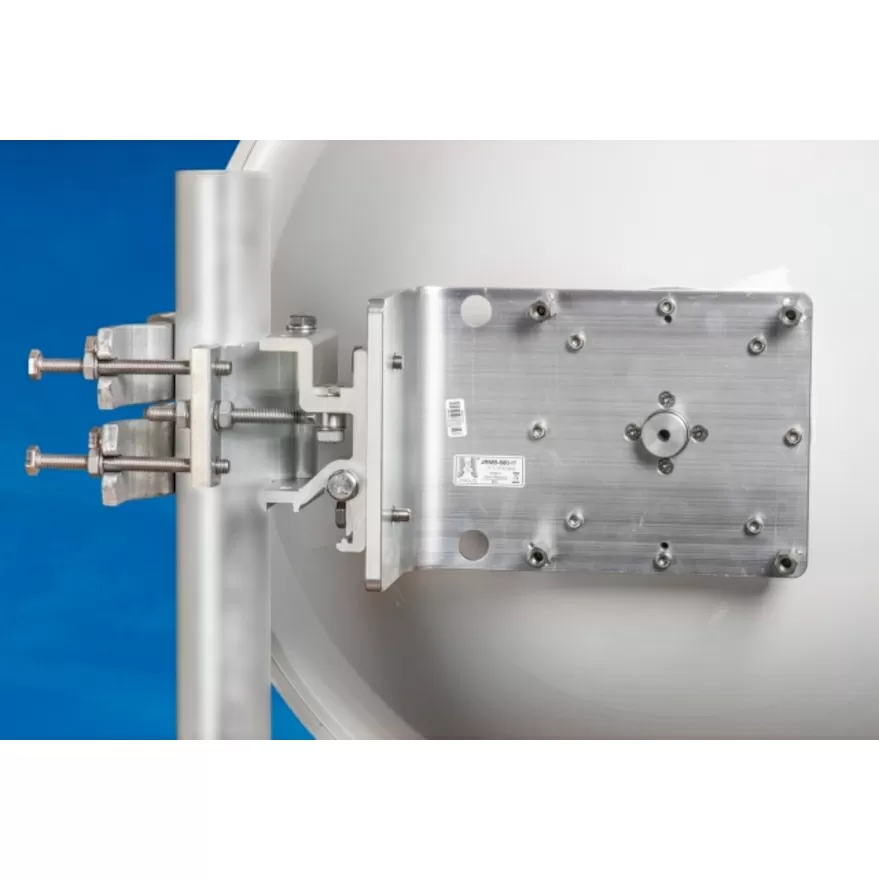

Монтаж выполняется с помощью комплектного кронштейна, который можно отдельно закрепить на мачте до установки самой антенны. После монтажа кронштейна антенна вместе с микроволновым блоком навешивается на конструкцию и фиксируется двумя винтами. Такая последовательность отделяет подготовку мачты от окончательного размещения антенны и делает разные этапы установки более удобными в работе. Кронштейн рассчитан на мачты диаметром от 40 до 120 мм и позволяет устанавливать антенну как с правой, так и с левой стороны. Точная регулировка по углу места и азимуту выполняется в диапазоне ±20°, что позволяет после основных монтажных работ точно задать окончательное направление антенны.

Такая возможность регулировки особенно важна для антенны с шириной диаграммы направленности 3° ± 0,5°, поскольку точное позиционирование является неотъемлемой частью правильной настройки направления радиолинии. Антенна рассчитана на эксплуатацию при скорости ветра до 180 км/ч и выдерживает ветер до 240 км/ч; конструкция также характеризуется высокой устойчивостью к ветровым нагрузкам. В местах, где ожидаются сильные ветры, рекомендуется устанавливать антенну на мачту диаметром не менее 50 мм. Глубокий отражатель из алюминиевого сплава, массивная монтажная конструкция и устойчивый к УФ-излучению обтекатель из ABS образуют механическую систему для наружной установки, сочетающую точную регулировку с конструкцией, рассчитанной на монтаж на мачте в открытых условиях.
