Направленная параболическая антенна StarterDish 21 dBi для CPE | Волновод, высокая направленность, для улицы

RF elements StarterDish 21 UM — направленная параболическая антенна для абонентского оборудования (CPE), работающего в диапазоне частот 5150–5950 МГц. Усиление 21 dBi и узкая диаграмма направленности позволяют использовать её для беспроводных соединений, требующих точного наведения антенны. Параболический отражатель концентрирует излучение в определённом направлении, обеспечивая ширину диаграммы направленности 11° в горизонтальной и вертикальной плоскостях по уровню −3 дБ. Благодаря такой направленности при установке важно точно ориентировать антенну в сторону предполагаемого соединения. В конструкции StarterDish 21 UM узконаправленная антенная система сочетается с волноводным интерфейсом для подключения совместимого беспроводного оборудования.

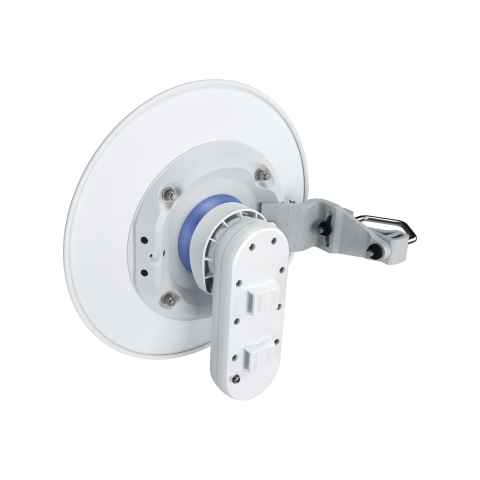

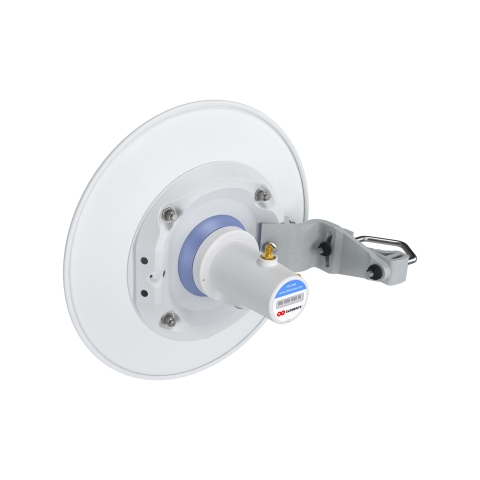

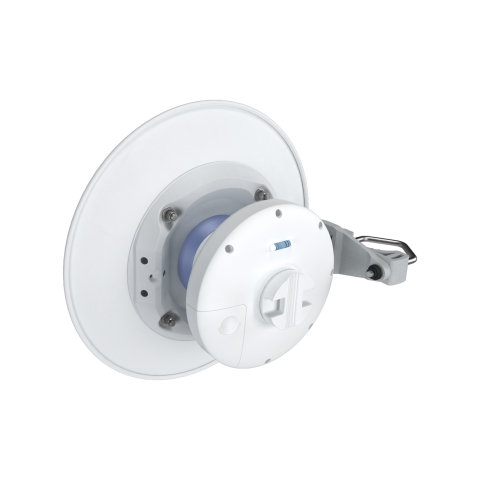

Антенна совместима с несколькими беспроводными платформами, включая Ubiquiti PrismStation 5AC, IsoStation 5AC и IsoStation M5, а также Mimosa C5x. Кроме того, поддерживается RF elements StarterAdapter SMA, который расширяет возможности подключения оборудования в рамках антенной системы производителя. Благодаря этому StarterDish 21 UM можно использовать с различными совместимыми беспроводными устройствами, сохраняя её направленные характеристики. Вместо традиционного подключения через коаксиальный кабель антенна оснащена волноводным интерфейсом. StarterDish 21 UM поставляется в экономичной упаковке из пяти одинаковых направленных антенн, предназначенных для проектов, в которых требуется установка нескольких устройств.

StarterDish 21 UM предназначена для наружной установки и сочетает стальной отражатель с монтажной конструкцией, позволяющей регулировать направление антенны. Перед установкой антенну необходимо собрать, после чего её можно закрепить на мачте диаметром от 20 до 55 мм. Производитель рекомендует выбирать мачту диаметром как можно ближе к 55 мм. После крепления предусмотрена регулировка угла наклона в пределах ±15°, позволяющая точно направить антенну на нужную точку соединения в вертикальной плоскости. Возможность такой регулировки особенно важна при узкой диаграмме направленности, когда точность наведения влияет на ориентацию радиолуча. Конструкция крепления позволяет выполнять настройку положения без изменения самой антенны.

В конструкции антенны используются устойчивый к ультрафиолетовому излучению ABS-пластик, алюминий, сталь, оцинкованная сталь и крепёжные элементы из нержавеющей стали. Степень защиты IP65 и рабочий температурный диапазон от −35 °C до +55 °C определяют условия эксплуатации на открытом воздухе. Конструкция рассчитана на воздействие ветра со скоростью до 160 км/ч, что необходимо учитывать при выборе открытого места установки. При этом StarterDish не рекомендуется использовать в особо агрессивных средах, например в прибрежных районах, в местах воздействия дымовых газов, на химических предприятиях или в районах вулканической активности. В подобных условиях корпус антенны может подвергаться преждевременному окислению. Для такой эксплуатации RF elements рекомендует использовать антенны серии UltraDish.
