Двунаправленный комплект LTE Extra Range антенн QuMax XR2 для RUTX12

QuWireless QuMax XR2 — это двунаправленный комплект eXtra Range LTE из двух отдельных направленных антенн, предназначенный для использования с Teltonika RUTX12. Антенны можно ориентировать на две разные LTE-базовые станции, чтобы использовать два независимых мобильных соединения. При необходимости обе антенны также можно направить на одну базовую станцию, если требуется задействовать большую долю доступной пропускной способности этой станции. Такая конфигурация предназначена для LTE-соединений на больших расстояниях и позволяет использовать функции RUTX12, включая Load Balancing и Carrier Aggregation. Обе LTE-антенны работают в диапазонах 694–960 МГц, 1,7–2,2 ГГц и 2,2–2,7 ГГц, обеспечивая усиление 7 dBi в каждом из них и используя двойную поляризацию X-Pol.

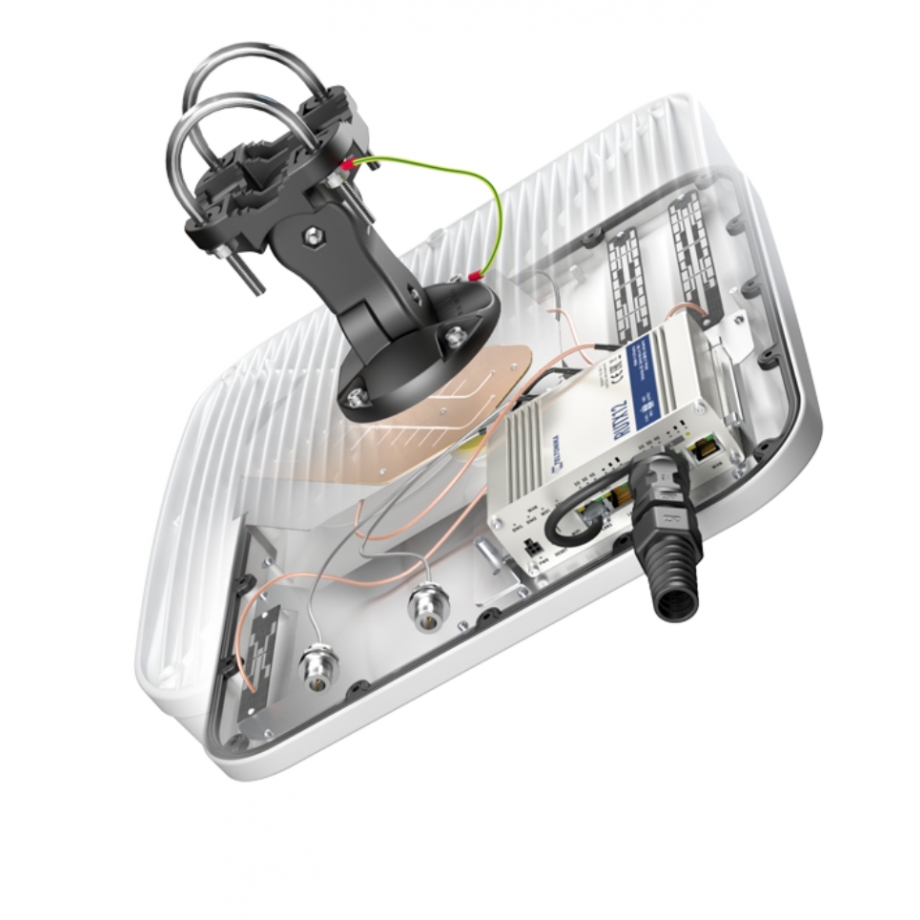

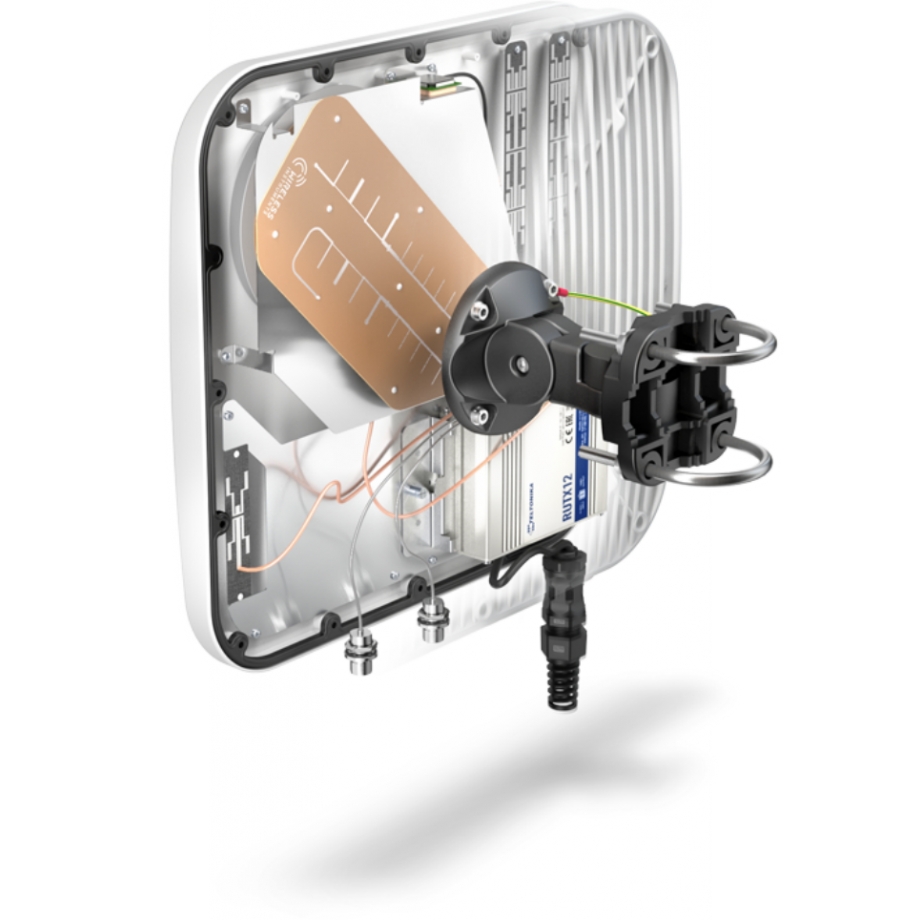

Обе антенны в комплекте выполняют разные задачи. Основной блок объединяет направленную LTE-антенну со встроенными двухдиапазонными WiFi-, GPS- и Bluetooth-антеннами, а также предусматривает место для установки RUTX12 непосредственно внутри корпуса. Для подключения второй LTE-антенны предусмотрены два разъёма N Female. Второй блок предназначен исключительно для направленного LTE-соединения и выполнен в корпусе меньшего размера. Вместе они образуют единую антенную систему, в которой RUTX12, встроенные беспроводные антенны и вторая направленная LTE-антенна работают как части одной установки.

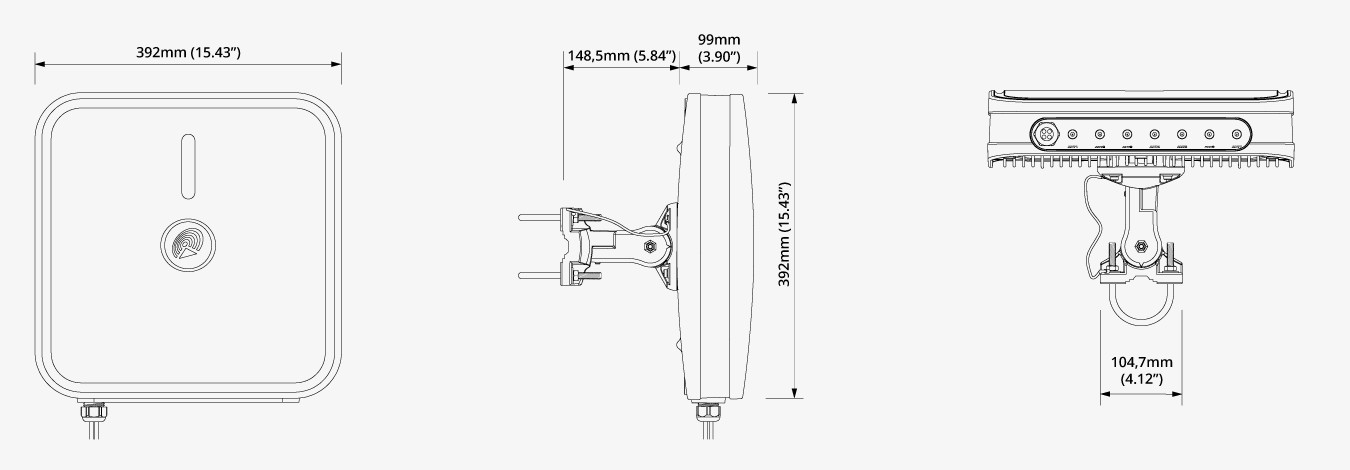

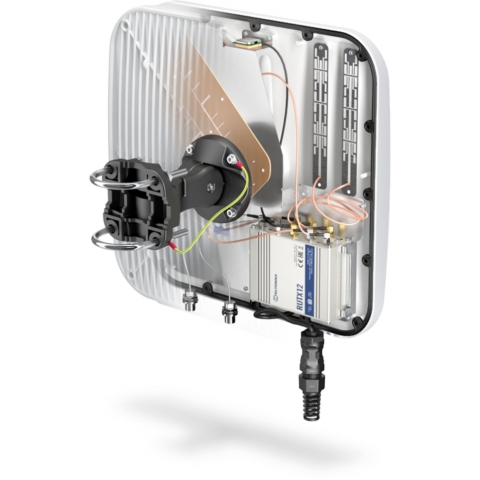

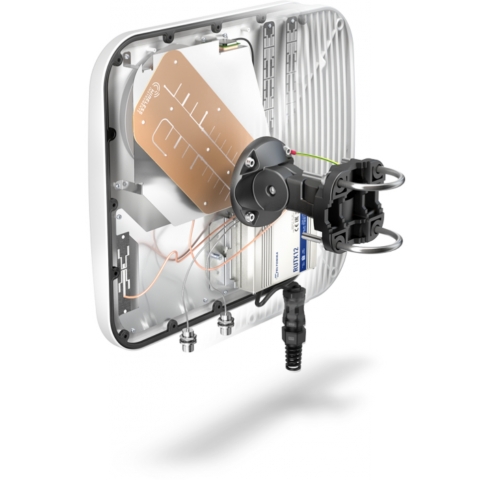

Корпус основной антенны рассчитан на установку Teltonika RUTX12 и объединяет место для маршрутизатора с необходимыми системе WiFi-, GPS- и Bluetooth-антеннами. Основной блок оснащён интерфейсом RJ45 и двумя разъёмами N Female для второй LTE-антенны, а поддержка Passive PoE позволяет объединить сетевое подключение и питание в рамках одной установки. Оба корпуса имеют степень защиты IP67 и предназначены для наружного монтажа; рабочий температурный диапазон составляет от -40 °C до 80 °C. Основной корпус можно крепить на мачты диаметром от 25 до 66 мм, что соответствует назначению комплекта для стационарной установки.

Вторая LTE-антенна подключается через два разъёма N Male и комплектуется кабелями LMR195 длиной 70 см, которые обеспечивают физическое соединение с основным блоком. Хотя её функция ограничена направленной LTE-связью, для корпуса используется тот же набор материалов, что и для основной антенны: ABS, алюминий, PTFE и стекловолокно. Разделение двух направленных LTE-антенн при размещении маршрутизатора и остальных радиомодулей в основном корпусе позволяет сформировать наружную двухантенную систему, которую можно ориентировать в соответствии с требуемым расположением базовых станций без использования второго корпуса для маршрутизатора.
