LTE-антенна QuMax XR High Band для Teltonika RUT240/950/955/X09/X11

QuWireless QuMax XR LTE High Band объединяет направленную LTE-антенну и уличный корпус, рассчитанный на установку определённых маршрутизаторов Teltonika. Направленная конструкция предназначена для стационарных установок, где требуется связь с удалённой базовой станцией, а QuWireless позиционирует эту модель как самую мощную направленную LTE-антенну в своей линейке. Антенна работает в диапазонах 694–960 МГц и 2,3–2,7 ГГц, охватывая указанные для продукта диапазоны LTE и 5G. Поддерживаемые LTE/5G диапазоны обслуживаются одной интегрированной антенной системой, без необходимости использовать отдельные внешние антенны. Коэффициент усиления составляет 6 dBi в нижнем диапазоне частот и достигает 13 dBi в диапазоне 2,3–2,7 ГГц, где версия High Band демонстрирует максимальное заявленное усиление.

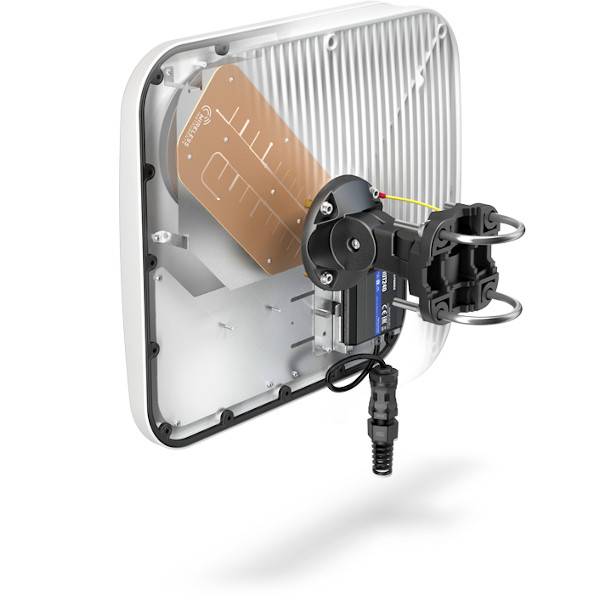

Двойная поляризация X-Pol сочетается с импедансом 50 Ω, а ширина диаграммы направленности зависит от частотного диапазона. В нижнем диапазоне она составляет 70°/70°, а в диапазоне 2,3–2,7 ГГц сужается до 30°/30°, сильнее концентрируя излучение в заданном направлении на более высоких частотах. Внутри корпуса также предусмотрено место для оригинальных внутренних GPS- и WiFi-антенн Teltonika, которые можно установить вместе с маршрутизатором. В результате направленная LTE-антенна, маршрутизатор и дополнительные внутренние антенны Teltonika могут быть объединены в одной уличной установке.

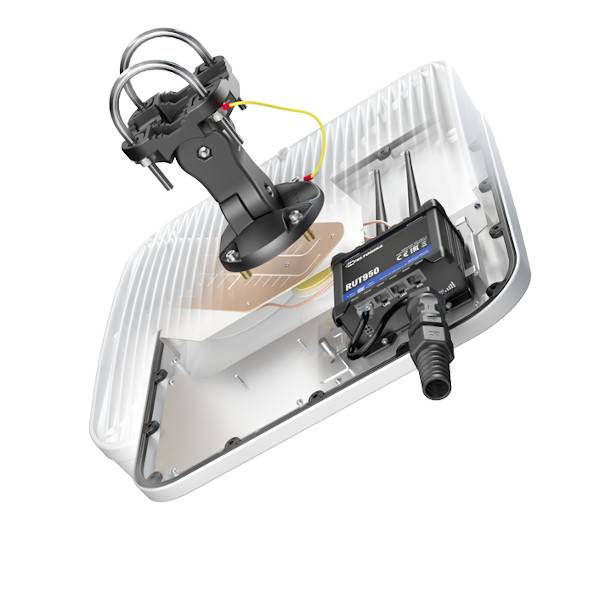

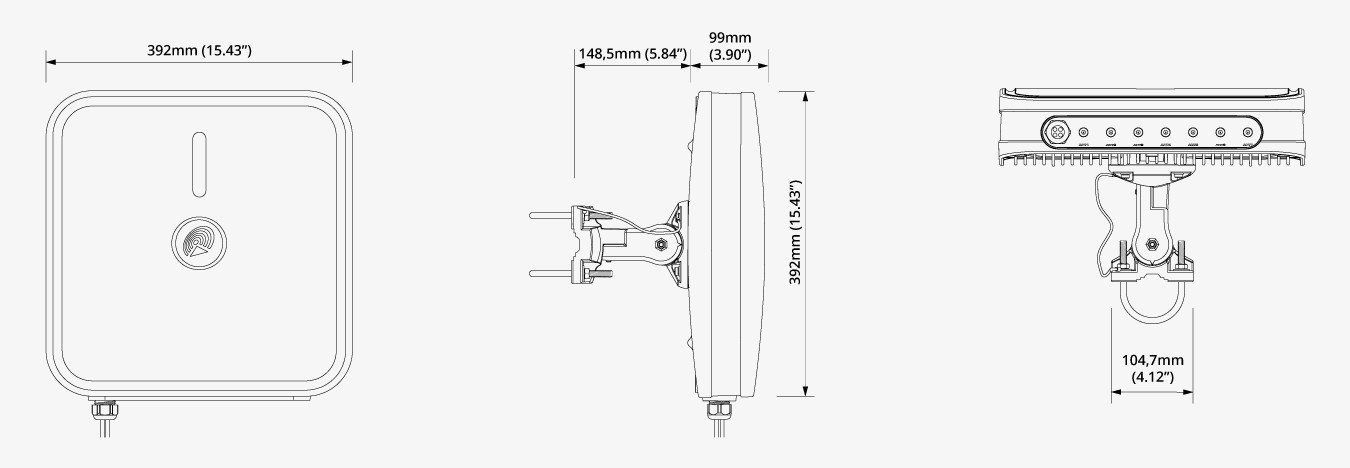

Корпус QuMax XR LTE High Band предназначен для непосредственной установки совместимых маршрутизаторов Teltonika, включая RUT200, RUT240, RUT241, RUT900, RUT901, RUT950, RUT951, RUT955, RUT956, RUTX09 и RUTX11. Маршрутизатор устанавливается внутри корпуса со степенью защиты IP67, рассчитанного на эксплуатацию вне помещений и стационарные промышленные установки. Универсальный монтажный кронштейн позволяет крепить устройство на мачты диаметром от 25 до 66 мм, а рекомендуемый момент затяжки корпуса составляет 0,6–0,8 Н·м. Рабочий температурный диапазон составляет от -40 °C до 80 °C, что соответствует заявленным условиям эксплуатации системы.

Подключение выполняется через RJ45, а поддержка Passive PoE позволяет объединить сетевое соединение и питание в рамках одной установки. Поскольку маршрутизатор размещается внутри корпуса антенны, активное сетевое устройство становится частью той же физической системы, что и направленная антенна. Корпус изготовлен из ABS, алюминия, PTFE и стекловолокна и имеет степень защиты IP67. Вместе с предусмотренным местом для маршрутизатора, креплением на мачту и возможностью установки оригинальных внутренних GPS- и WiFi-антенн Teltonika корпус образует полноценную монтажную платформу для совместимых компонентов маршрутизатора и антенны системы QuMax XR LTE High Band.
