QuMax для RUTX09 | Уличный LTE- и GPS-антенный корпус для Teltonika RUTX09/RUTM09

QuMax для Teltonika RUTX09 представляет собой интегрированный уличный антенный корпус, объединяющий мощную направленную многодиапазонную LTE-антенну, встроенную GPS-антенну и отсек для установки маршрутизатора Teltonika RUTX09. Устройство также совместимо с моделью RUTM09, позволяя использовать один и тот же корпус с любым из поддерживаемых маршрутизаторов. Благодаря размещению маршрутизатора и антенн внутри единого корпуса с классом защиты IP67 создается компактное решение, в котором все основные компоненты объединены в одной конструкции, без необходимости установки отдельных внешних антенн. Направленная LTE-антенна предназначена для организации соединений на большом расстоянии от базовой станции.

Такая конструкция особенно эффективна в стационарных установках, где антенну можно ориентировать в сторону источника сигнала для повышения качества приема. Производитель позиционирует это решение как оптимальный вариант для промышленных объектов с постоянным местом установки, где требуется использование высокоэффективной направленной LTE-антенны. Антенна работает в диапазонах 694–960 МГц, 1,7–2,2 ГГц и 2,2–2,7 ГГц, поддерживая множество диапазонов LTE и указанные для устройства диапазоны 5G. Коэффициент усиления достигает 6 dBi в зависимости от рабочего диапазона, а отношение «вперёд/назад» более 8 дБ способствует концентрации излучения в направлении базовой станции и снижению приема сигналов с противоположной стороны.

Корпус предназначен для эксплуатации на открытом воздухе и объединяет совместимый маршрутизатор Teltonika с антенной системой в едином защищенном исполнении. Степень защиты IP67 позволяет использовать устройство в сложных погодных условиях, а диапазон рабочих температур от -40 °C до +80 °C обеспечивает стабильную работу как в сильный мороз, так и при высокой температуре окружающей среды. Корпус изготовлен из ABS-пластика, алюминия, PTFE и стекловолокна, сочетая прочные материалы с конструкцией, рассчитанной на длительную эксплуатацию вне помещений. Устройство поддерживает установку на мачту диаметром от 25 до 66 мм, что обеспечивает совместимость с большинством стандартных монтажных конструкций.

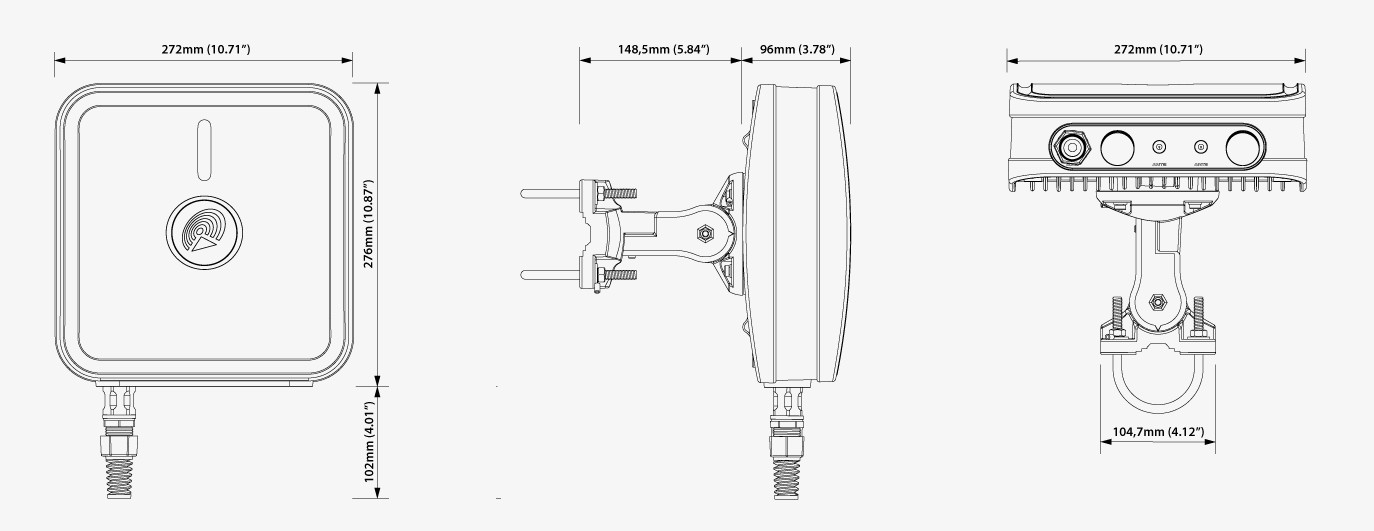

При размерах 272 × 276 × 96 мм и массе 1,8 кг корпус остается достаточно компактным, сохраняя при этом внутреннее пространство для установки совместимого маршрутизатора. Разъем RJ45 обеспечивает подключение сетевого кабеля через корпус, позволяя разместить все оборудование внутри единой защищенной конструкции. LTE-антенна использует вертикальную поляризацию и имеет волновое сопротивление 50 Ом. Ширина диаграммы направленности 90° в горизонтальной и вертикальной плоскостях с допуском ±30° соответствует направленной конструкции антенны и позволяет эффективно сфокусировать сигнал в выбранном направлении. Встроенная GPS-антенна обеспечивает возможность определения местоположения без использования отдельной внешней GPS-антенны, завершая создание единой уличной системы связи на базе маршрутизатора и антенн.
