Рупорная антенна Mimosa N5-X16 16 dBi для C5x | 4900–6400 МГц

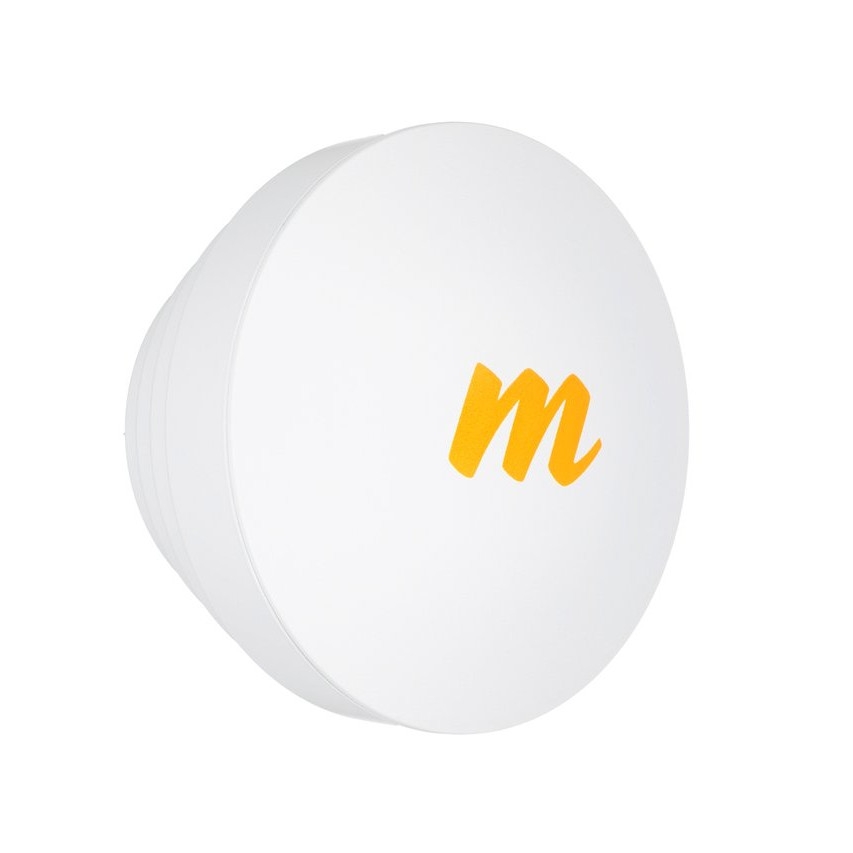

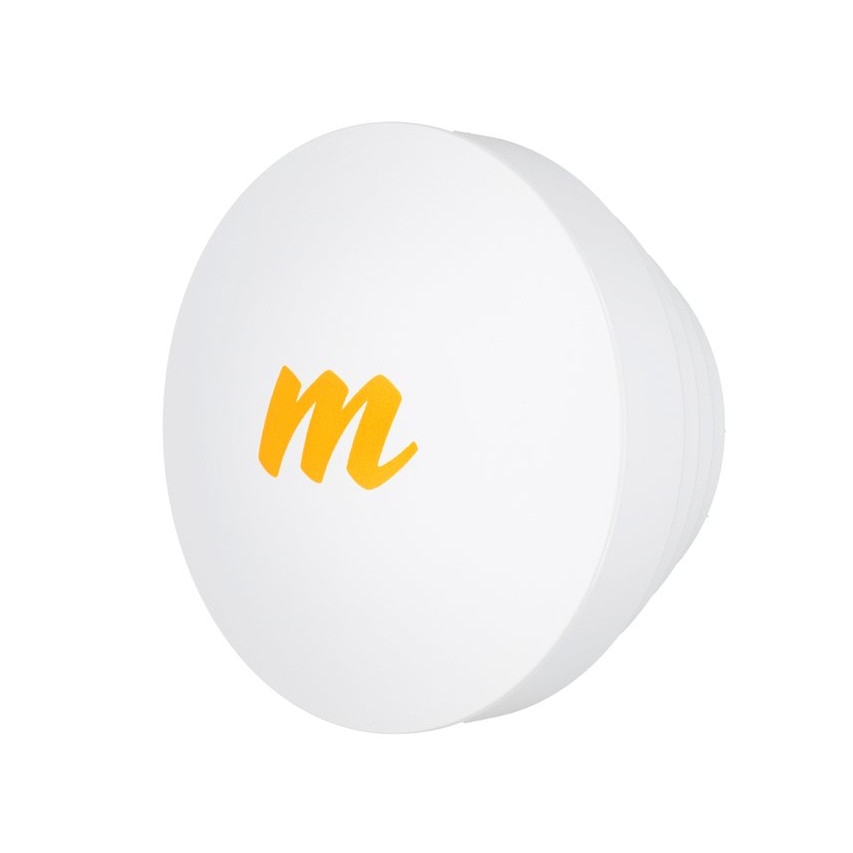

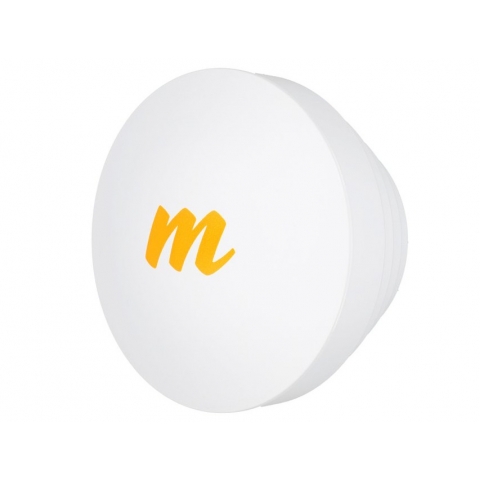

Mimosa N5-X16 — модульная рупорная антенна, специально предназначенная для использования с радиоустройством Mimosa C5x и дополняющая его встроенную антенную конфигурацию вариантом с коэффициентом усиления 16 дБи. Она входит в семейство антенн N5-X с креплением Twist-On, разработанное для работы C5x в расширенном диапазоне частот 4,9–6,4 ГГц в пределах, допускаемых местными нормативными требованиями. Прямое подключение через интерфейс Mimosa N5-X Twist-On сохраняет интегрированную концепцию платформы C5x, одновременно предлагая другую диаграмму направленности и иной уровень усиления. Двойная наклонная поляризация 45° соответствует конфигурации, используемой во всем семействе N5-X, поэтому антенна является частью модульной системы C5x, а не отдельным универсальным RF-компонентом.

При симметричной ширине диаграммы направленности 22° по уровню 3 дБ N5-X16 формирует заметно более узкую диаграмму по сравнению со встроенной антенной конфигурацией C5x с коэффициентом усиления 8 дБи. Минимальное отношение вперед/назад 50 дБ и минимальное отношение вперед/вбок 43 дБ дополнительно характеризуют способность антенны концентрировать RF-энергию в основном направлении и одновременно ограничивать излучение назад и в стороны. Mimosa отдельно указывает, что семейство N5-X оптимизировано для изоляции помех за счет эффективного подавления боковых лепестков. Таким образом, N5-X16 представляет собой направленный вариант с усилением 16 дБи в более широкой линейке модульных антенн для C5x.

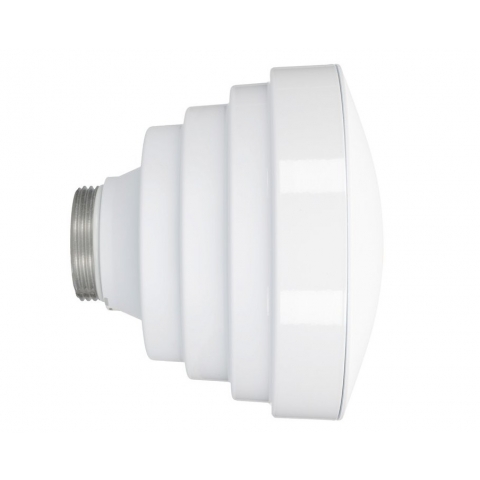

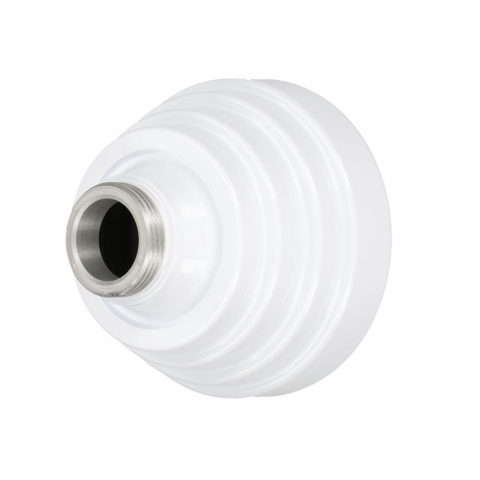

N5-X16 является одной из четырех модульных антенн с креплением Twist-On для C5x наряду с вариантами 12, 20 и 25 дБи. Такой модульный подход позволяет использовать одну и ту же радиоплатформу C5x с различными антенными конфигурациями, сохраняя прямое механическое и RF-соединение через предназначенный для этого интерфейс N5-X. N5-X16 выполнена в виде рупорной антенны, весит 0,61 кг, имеет диаметр 160 мм и глубину 116 мм. Эти размеры определяют физические требования к монтажу, при этом антенна подключается непосредственно к совместимому радиоустройству и не требует отдельного антенного соединения. Конструкция Twist-On также упрощает смену антенной конфигурации в рамках системы C5x.

Для наружной установки предусмотрены соответствующие механические характеристики как N5-X16, так и совместимого радиоустройства C5x. Антенна рассчитана на скорость ветра до 200 км/ч, а ветровая нагрузка составляет 5,13 кг при 160 км/ч. C5x дополняет систему литым алюминиевым корпусом с УФ-стойким покрытием, двумя встроенными хомутами для крепления к мачте и контактом заземления. Степень защиты IP55 и рабочий диапазон температур от −40 °C до +55 °C определяют условия эксплуатации радиоплатформы. N5-X16 подключается непосредственно через интерфейс Mimosa N5-X Twist-On и становится интегрированной частью установки C5x. Вместе антенна и радиоустройство объединяют направленные RF-характеристики, защиту для наружной эксплуатации, монтажные элементы и модульную интеграцию в одной системе.
