Асимметричная секторная антенна 60° с разъёмом TwistPort для дальнобойных беспроводных соединений

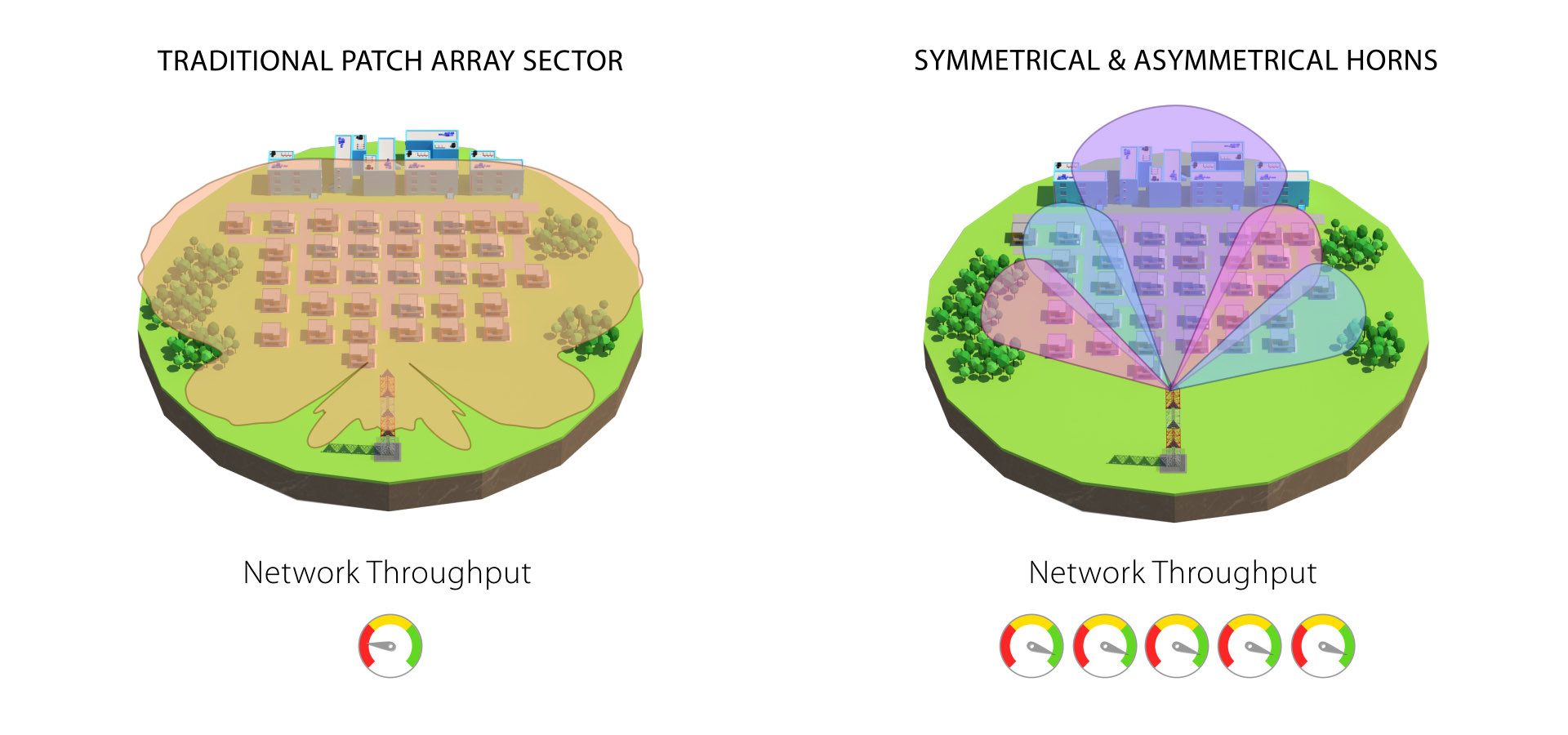

Серия RF elements Asymmetrical Horn TP объединяет направленные рупорные антенны для беспроводных сетей с высокой плотностью подключений, где особенно важны эффективное подавление помех и точное управление диаграммой направленности. В серию входят три модели: AH2030-TP, AH60-TP и AH90-TP, работающие в диапазоне частот 5180–6000 МГц. В отличие от симметричных рупорных антенн, эти модели имеют диаграмму направленности с более широким лучом в горизонтальной плоскости и более узким в вертикальной. Такая форма диаграммы позволяет охватывать определённый горизонтальный сектор, ограничивая распространение сигнала по вертикали. Это особенно полезно при планировании радиопокрытия в густонаселённых районах.

Антенны сочетают высокий коэффициент усиления, характерный для традиционных секторных антенн, с эффективным подавлением боковых лепестков, свойственным рупорным конструкциям. Их диаграмма направленности практически не имеет боковых лепестков, что помогает уменьшить помехи за пределами необходимой зоны покрытия. Коэффициент усиления и характеристики направленности остаются стабильными во всём рабочем частотном диапазоне, способствуя равномерному покрытию. Благодаря этим особенностям антенны Asymmetrical Horn TP особенно хорошо подходят для сетей с высокой плотностью точек доступа, мест с большим количеством клиентов и установок, где несколько радиоустройств расположены близко друг к другу. Сочетание асимметричной диаграммы направленности и эффективного подавления помех позволяет решать две важные задачи при проектировании беспроводных сетей: направлять сигнал в нужную область и ограничивать нежелательное излучение за её пределами.

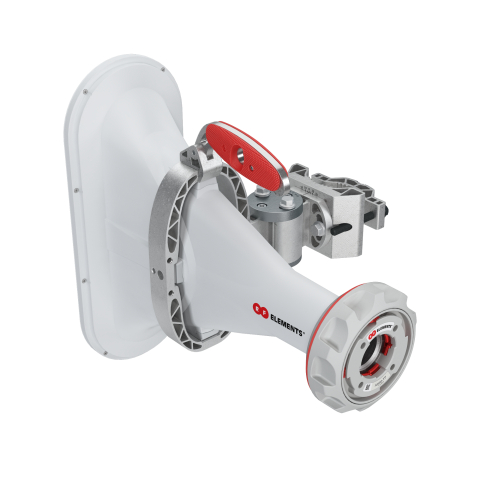

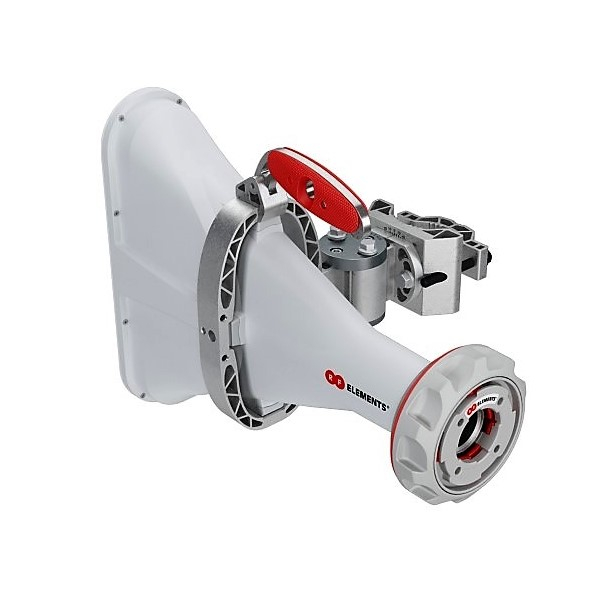

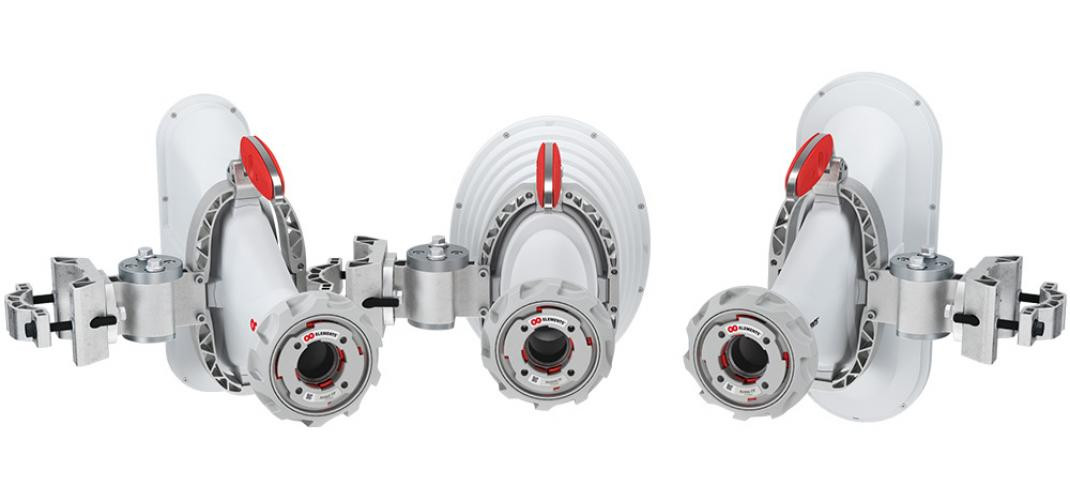

Три модели серии Asymmetrical Horn TP отличаются сочетанием ширины луча и коэффициента усиления, что позволяет подобрать диаграмму направленности в соответствии с требуемой зоной покрытия. По уровню −6 дБ антенна AH2030-TP имеет ширину луча 30° в горизонтальной плоскости и 20° в вертикальной, обеспечивая самый узкий горизонтальный сектор среди трёх моделей. У AH60-TP горизонтальный угол раскрыва составляет 60°, а у AH90-TP увеличивается до 90°. При этом обе модели сохраняют вертикальный угол раскрыва 25°. Благодаря таким различиям можно выбрать более узкий или широкий горизонтальный сектор без соответствующего увеличения ширины луча по вертикали.

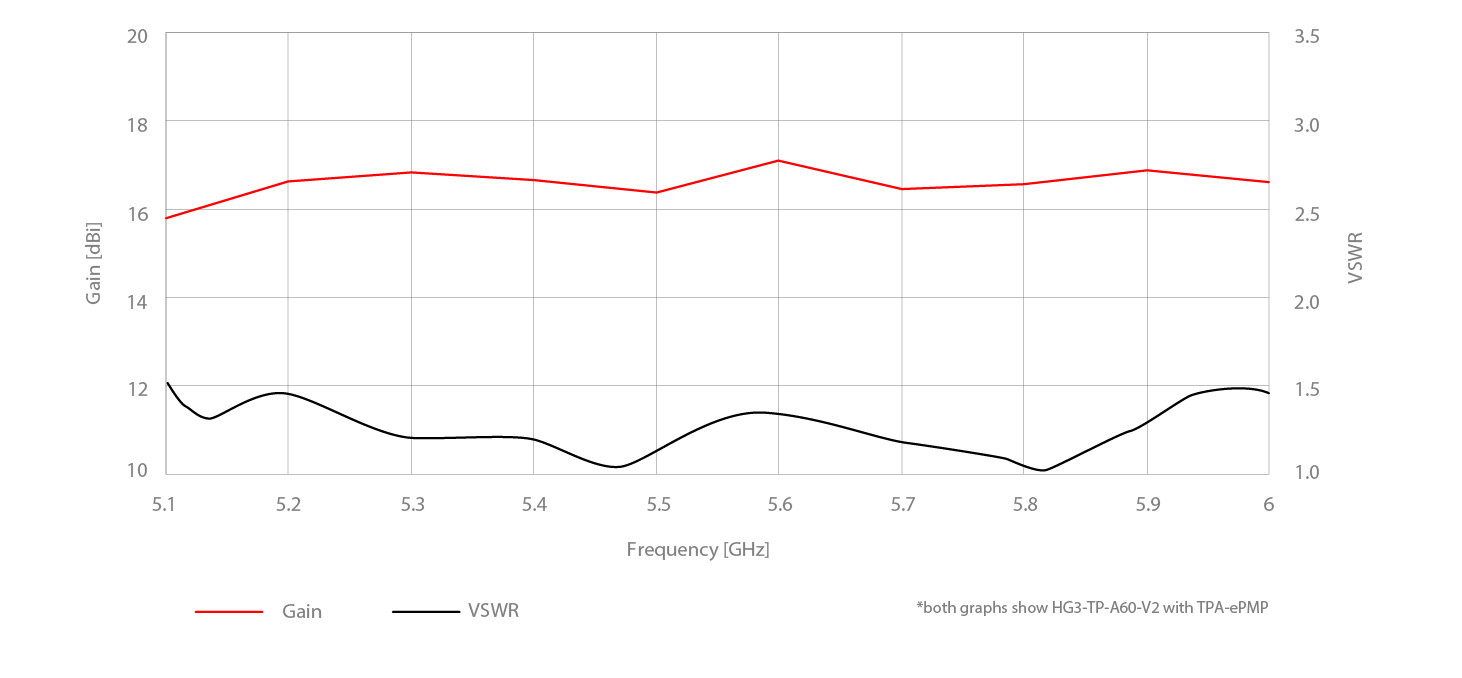

Наибольшим коэффициентом усиления среди трёх моделей обладает AH2030-TP с показателем 20,5 dBi. У AH60-TP усиление составляет 17 dBi, а у AH90-TP — 16 dBi. Благодаря более узкой диаграмме направленности AH2030-TP подходит для установок, требующих более концентрированного направленного покрытия, тогда как AH60-TP и AH90-TP охватывают более широкие горизонтальные секторы. Модель AH2030-TP также оснащена технологией RF elements BeamSwitch™, которая позволяет повернуть антенну на 90°, поменяв местами рукоятку и монтажный кронштейн. В результате становится доступна альтернативная ориентация диаграммы направленности с шириной луча 20° по горизонтали и 30° по вертикали. Это даёт дополнительный вариант монтажа в случаях, когда необходимая геометрия покрытия отличается от стандартной ориентации антенны.

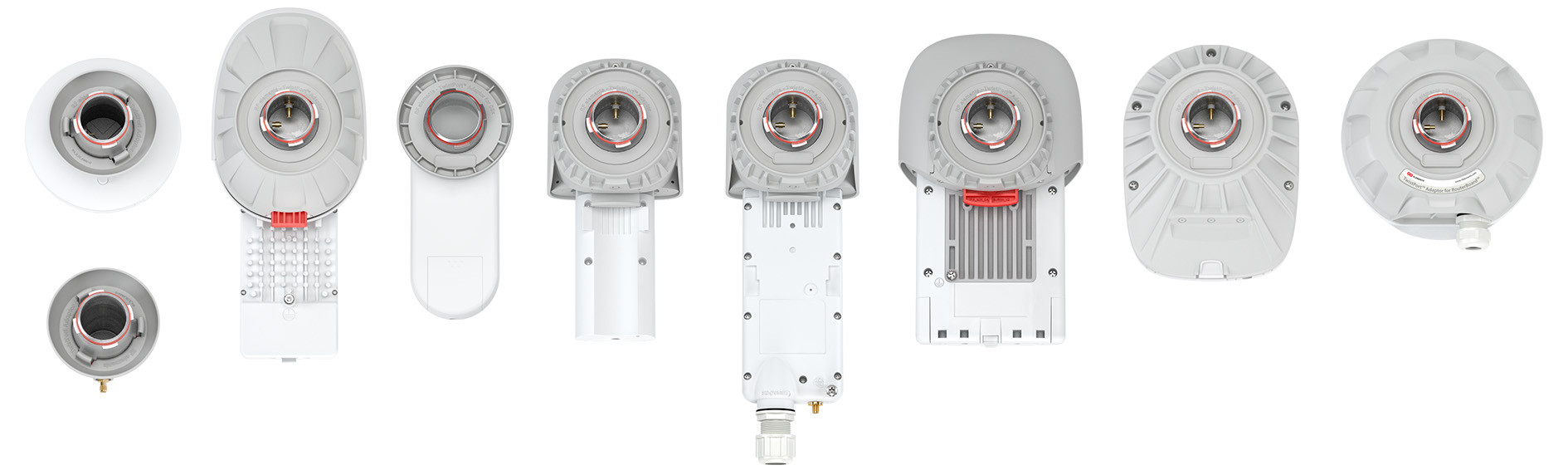

Все три антенны используют фирменную систему подключения RF elements TwistPort™, представляющую собой волноводный интерфейс с механизмом быстрого соединения и фиксации поворотом. Вместо традиционных коаксиальных антенных разъёмов TwistPort™ позволяет подключать антенну к совместимому радиооборудованию через соответствующий адаптер TwistPort™. При использовании подходящего адаптера TPA система обеспечивает подключение к широкому спектру радиоустройств сторонних производителей. Поэтому правильный выбор адаптера является важным этапом при подборе комплекта из антенны и радиооборудования. Несмотря на различия в диаграммах направленности и конструкции, модели AH2030-TP, AH60-TP и AH90-TP используют одинаковый способ подключения.

Антенны предназначены для наружной установки, имеют степень защиты IP55 и оснащены креплением для монтажа на мачты диаметром 40–80 мм. Монтажные кронштейны позволяют регулировать положение антенны в горизонтальной и вертикальной плоскостях в пределах ±20°, чтобы после установки направить основной луч в сторону необходимой зоны покрытия. В конструкции используются алюминиевые элементы и крепёж из нержавеющей стали, а корпуса изготовлены с применением материалов, устойчивых к ультрафиолетовому излучению. Все три модели рассчитаны на эксплуатацию при температуре от −35 °C до +60 °C и выдерживают скорость ветра до 160 км/ч. В конструкции AH2030-TP дополнительно предусмотрено кольцо из экструдированного алюминия, которое повышает прочность крепления антенны и облегчает её поворот с помощью BeamSwitch™. Общие особенности монтажа и защиты от внешних воздействий позволяют использовать модели с разной шириной луча при наружной установке, сохраняя единый подход к подключению и регулировке направления излучения.
