Alfa APOE08G 8-портовый гигабитный пассивный PoE-инжектор, 10/100/1000 Мбит/с, 12–48 В DC

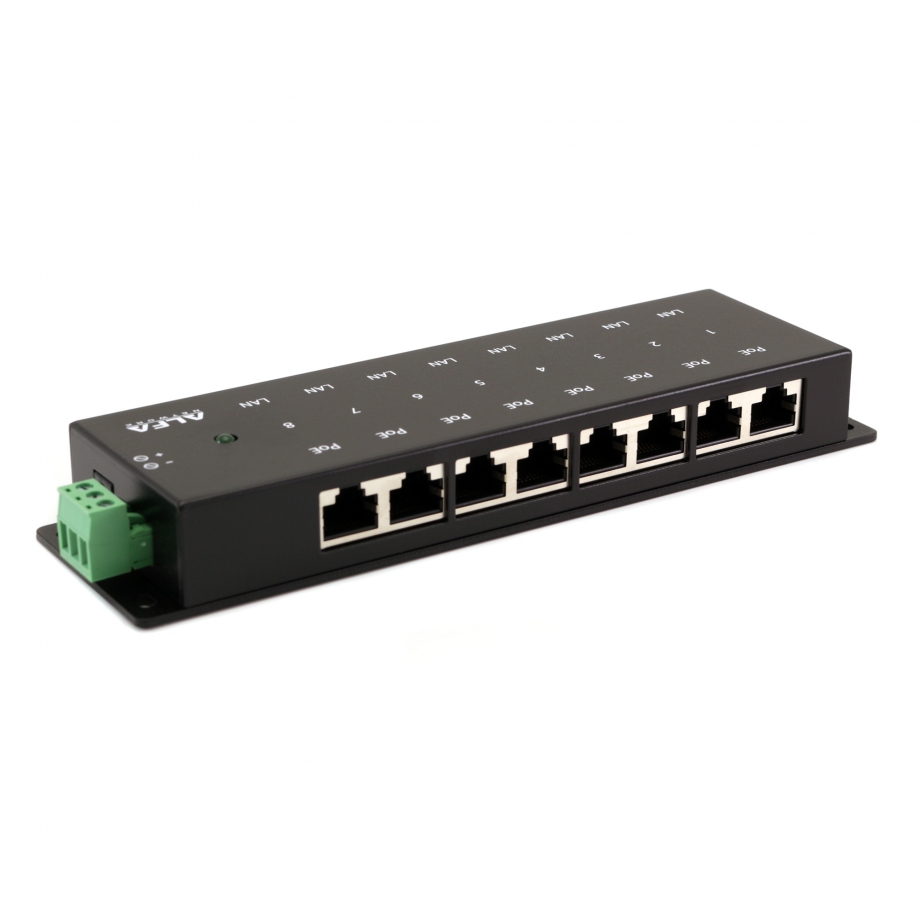

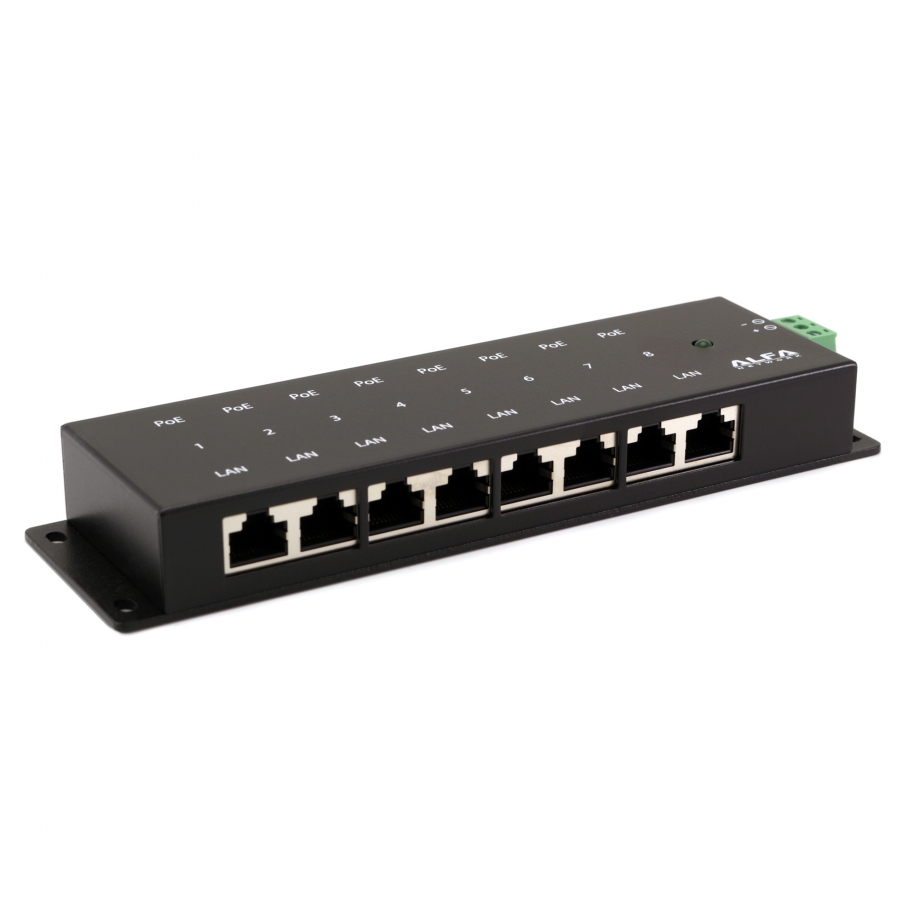

APOE08G представляет собой восьмипортовое устройство распределения PoE-питания для Ethernet- и Gigabit-соединений, которое позволяет подавать питание на восемь подключенных PoE-устройств от одного источника. Оно предназначено для инсталляций с такими устройствами, как точки доступа, IP-камеры и IP-телефоны, передавая к ним данные и питание через отдельные RJ45-выходы. Устройство поддерживает скорость передачи данных 10/100/1000 Мбит/с, поэтому может использоваться с Ethernet- и Gigabit-соединениями в указанном диапазоне. Данные поступают через RJ45-разъемы, а выходные порты одновременно передают подключенным устройствам данные и питание.

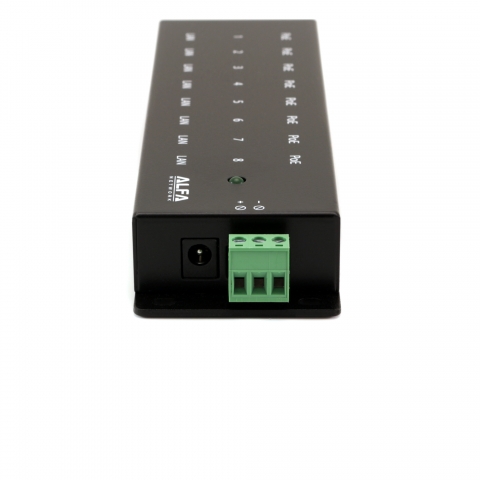

Питание подается от источника 12–48 VDC через DC-разъем или клеммную колодку, поэтому для подключения питания предусмотрено два варианта. Для DC-подключения используется разъем 2,1 × 5,5 мм. Выходная мощность напрямую зависит от мощности на входе, поэтому при планировании системы необходимо учитывать выбранный источник питания. Один источник таким образом обслуживает все восемь PoE-выходов устройства, и для каждого подключенного конечного устройства не требуется отдельный источник питания. В RJ45-соединениях для передачи данных используются все контакты, а питание подается по контактам 4 и 5 для положительной полярности и по контактам 7 и 8 для отрицательной. Эти характеристики определяют APOE08G как централизованное устройство распределения PoE-питания для нескольких конечных устройств, подключенных по Ethernet.
