Alfa Wi‑Fi 6E PCIe-карта с магнитной антенной – Intel AX210, Bluetooth 5.2, три диапазона 2,4/5/6 ГГц

AIT-AX210-EX — PCIe-карта с поддержкой WiFi 6E и Bluetooth 5.2 для настольных ПК, построенная на модуле Intel AX210NGW. Она поддерживает стандарты IEEE 802.11 a/b/g/n/ac/ax и работает в диапазонах 2,4 ГГц, 5 ГГц и 6 ГГц, обеспечивая трехдиапазонное беспроводное подключение в рамках поддерживаемых стандартов. Скорость передачи данных по WiFi достигает 2,4 Гбит/с, а технологии OFDMA, 1024QAM, MU-MIMO, TPC/DFS и TWT расширяют возможности платформы Intel WiFi 6E. Обратная совместимость позволяет использовать карту как с сетями WiFi 6E, так и с более ранними поддерживаемыми поколениями WiFi. Благодаря объединению WiFi 6E и Bluetooth 5.2 на одном модуле Intel устройство обеспечивает и беспроводное сетевое подключение, и Bluetooth-связь в рамках одного решения для настольного ПК.

Адаптер выполнен в форм-факторе PCI Express ×1 и может устанавливаться в слоты PCIe ×1, ×4, ×8 или ×16, что расширяет совместимость с различными конфигурациями материнских плат настольных ПК. Для работы WiFi используется интерфейс PCIe ×1, а Bluetooth 5.2 подключается через USB 2.0. Сам модуль Intel выполнен в форм-факторе M.2/NGFF A+E-key 2230 и по умолчанию уже установлен на плате адаптера. Поддерживаются операционные системы Microsoft Windows 10 и 11, а также Linux с ядром 5.10 и выше. Это позволяет использовать одну и ту же аппаратную платформу в перечисленных программных средах без замены основного беспроводного модуля.

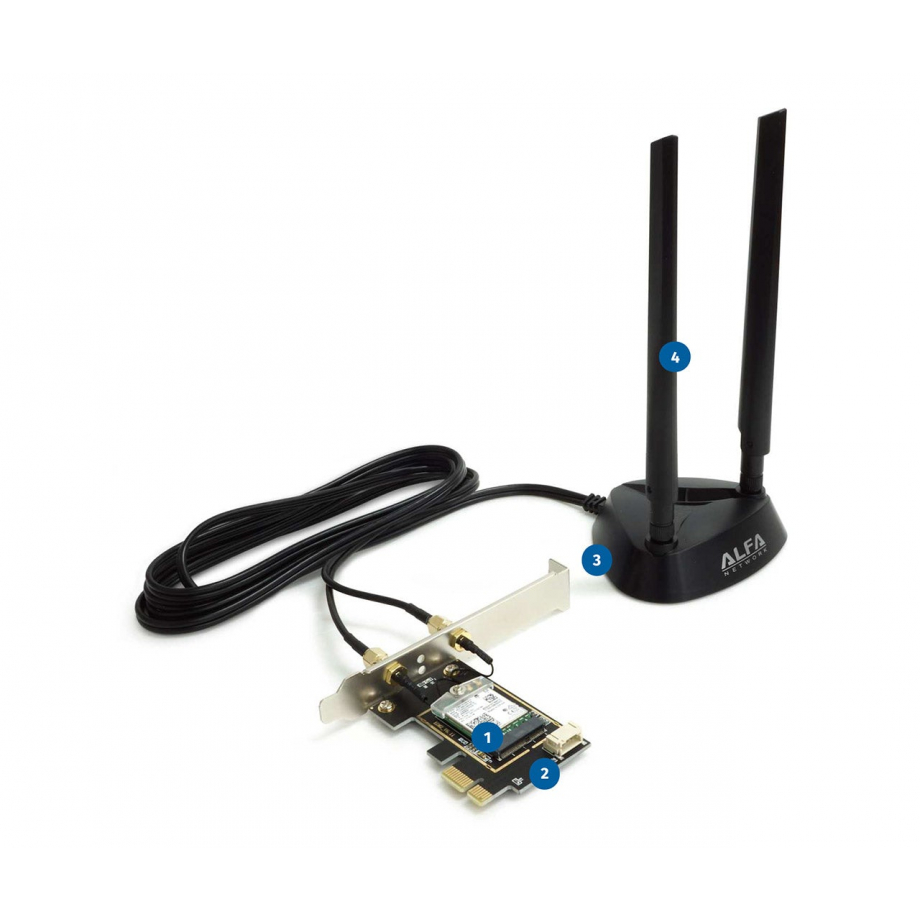

В комплект AIT-AX210-EX входит магнитная антенная подставка с двумя разъемами RP-SMA Female и 2-метровым RF-кабелем RG-174, благодаря чему антенны можно разместить отдельно от корпуса настольного ПК. Также поставляются две трехдиапазонные всенаправленные дипольные антенны с коэффициентом усиления 5 dBi, рассчитанные на работу в поддерживаемых картой диапазонах 2,4 ГГц, 5 ГГц и 6 ГГц. На адаптере предусмотрены два разъема RP-SMA Female для подключения внешних антенн, а сам модуль Intel использует два внутренних разъема IPEX4 (MHF4). Такая схема позволяет соединить компактный беспроводной модуль с внешними антеннами через входящие в комплект элементы адаптера.

В комплект поставки входят модуль Intel AX210NGW, плата-переходник PCIe ×1 на M.2/NGFF A+E-key 2230 и два RF-пигтейла IPEX4 (MHF4) — RP-SMA Female. Также предусмотрены пластиковая крышка для разъемов IPEX4 (MHF4) и крепежный винт для платы PCIe-адаптера. Для работы Bluetooth используется комплектный кабель USB 2.0, а магнитная подставка ARS-AS02T служит внешней точкой размещения двух дипольных антенн. Поскольку модуль M.2/NGFF уже установлен на плату адаптера по умолчанию, основной WiFi-модуль и PCIe-плата поставляются в собранном виде, а остальные компоненты предназначены для размещения антенн, подключения Bluetooth и установки устройства в настольный ПК.
