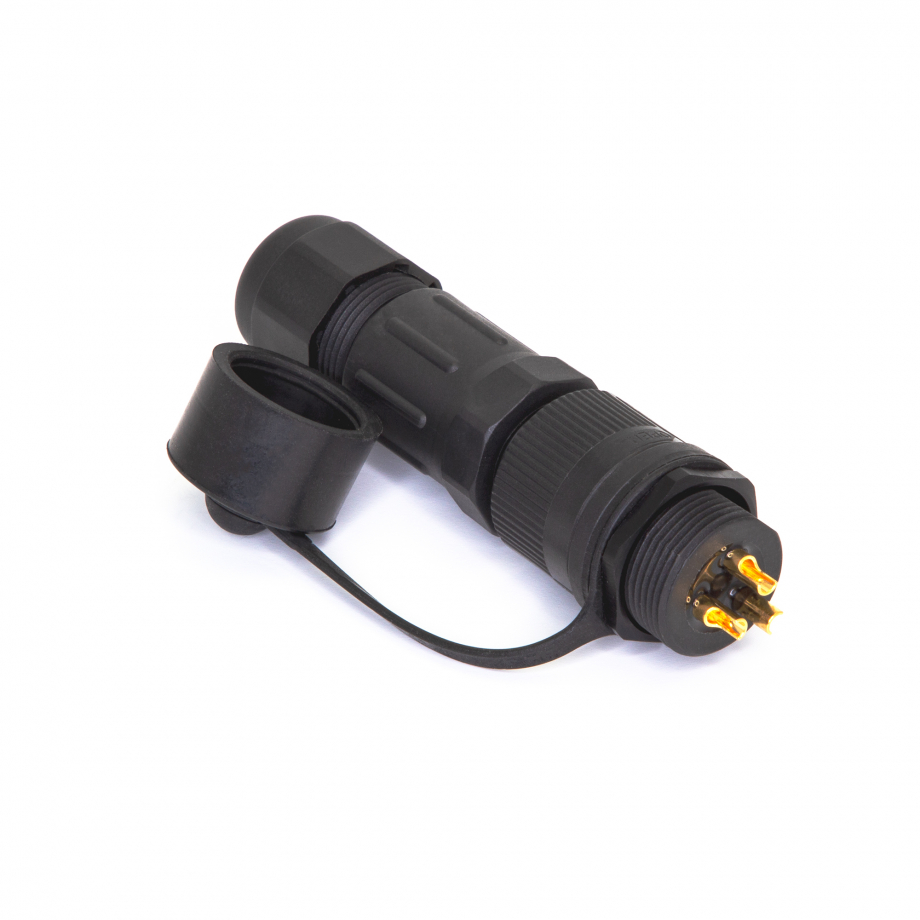

Водонепроницаемый 3-контактный кабельный разъём Alfa IP68, 10 А, монтаж на панель M17

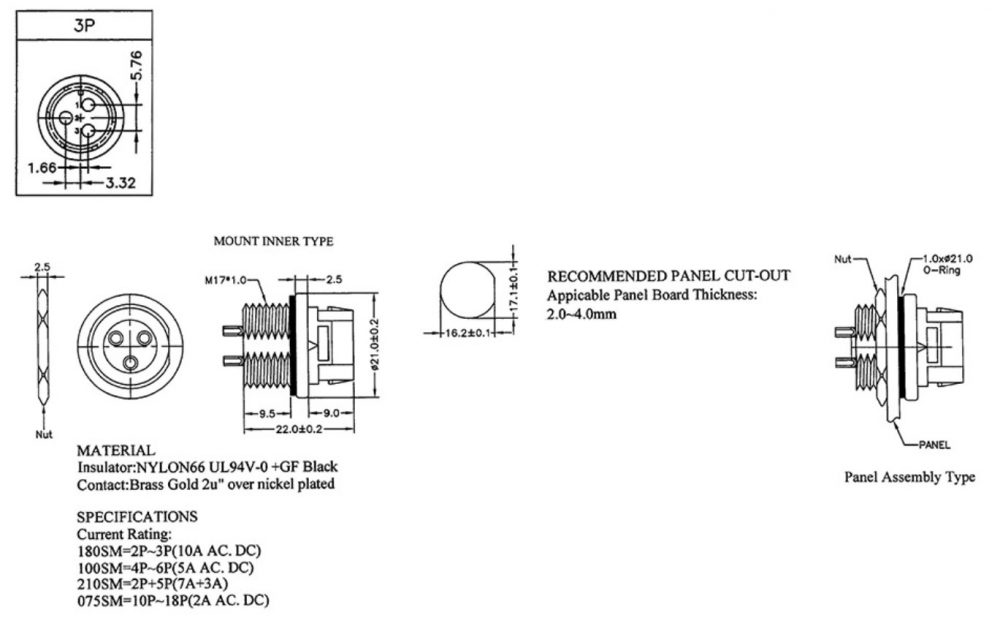

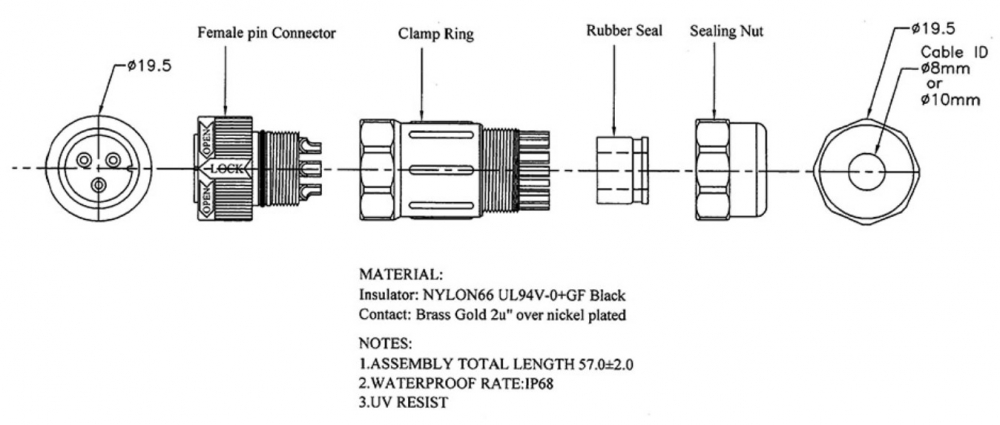

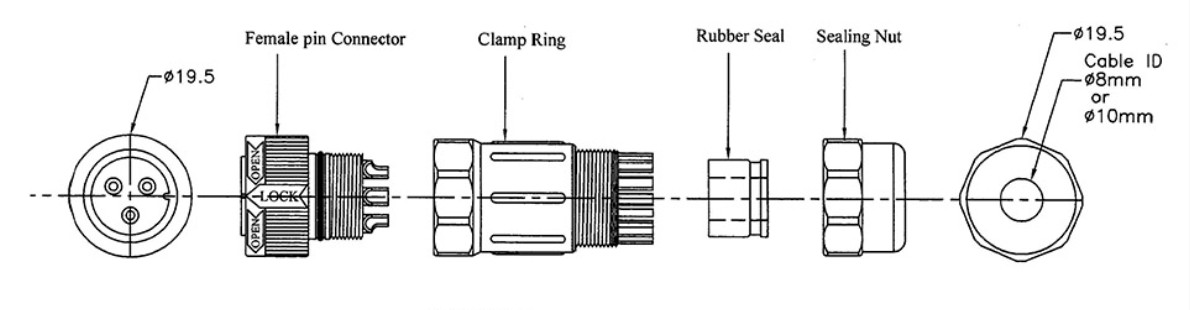

AWC08-3 — трёхконтактный водонепроницаемый разъём со степенью защиты IP68, предназначенный для подключения кабелей в условиях, где требуется надёжная защита от пыли и влаги. Разъём состоит из стационарной части с резьбовым креплением и ответной кабельной части, образующих разъёмное электрическое соединение. Монтаж выполняется через панель с использованием резьбовой части, фиксирующей гайки и уплотнительного кольца, а кабельная часть оснащена прижимной гайкой, резиновым уплотнителем и зажимной муфтой, которые обеспечивают герметичное подключение кабеля. Для установки рекомендуется отверстие диаметром 17,1 мм, а конструкция рассчитана на монтаж в панели толщиной от 2,0 до 4,0 мм, что позволяет обеспечить правильную установку и необходимую герметичность. Уплотнение кабеля рассчитано на кабели с внутренним диаметром 8 или 10 мм, что позволяет использовать различные типы кабелей без нарушения степени защиты.

Корпус изготовлен из чёрного нейлона Nylon 66 с классом горючести UL94 V-0 и армирован стекловолокном, а контакты выполнены из латуни с позолоченным покрытием толщиной 2 мкм поверх никеля, обеспечивающим надёжный электрический контакт. Трёхконтактная версия AWC08-3 рассчитана на ток до 10 А, что определяет область её применения при подключении оборудования. Общая длина кабельной части в сборе составляет 57 ±2 мм, а для монтажа используется резьба M17 × 1,0. Разъём также обладает стойкостью к ультрафиолетовому излучению и производится на Тайване, что делает его подходящим для эксплуатации в условиях воздействия окружающей среды. Герметичная конструкция, разъёмное кабельное соединение и возможность установки через панель позволяют использовать AWC08-3 в оборудовании, где требуется защищённый электрический интерфейс.
