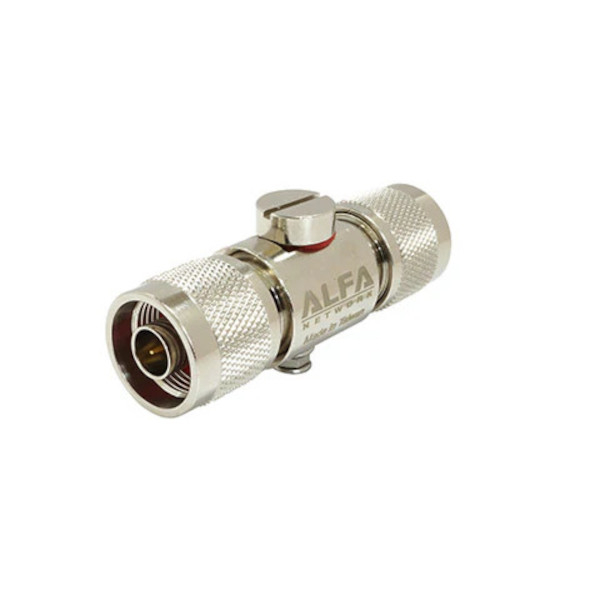

Грозо- и импульсный разрядник Alfa серии ALR 0–6 ГГц N-гнездо / N-штекер

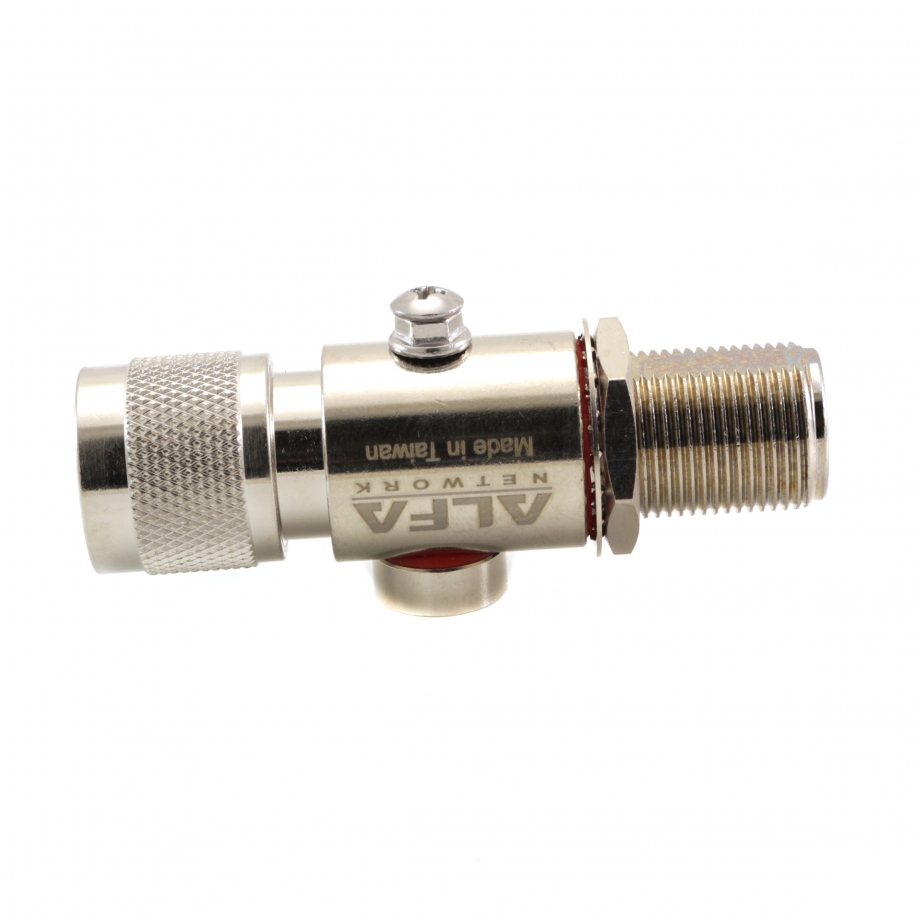

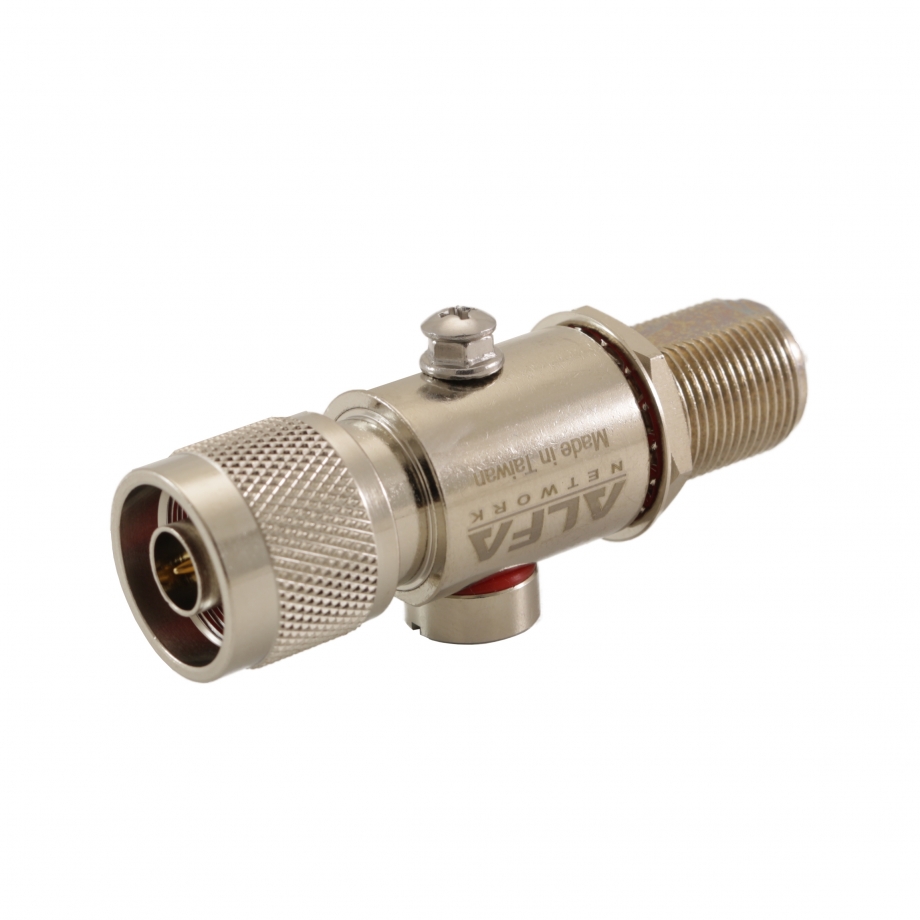

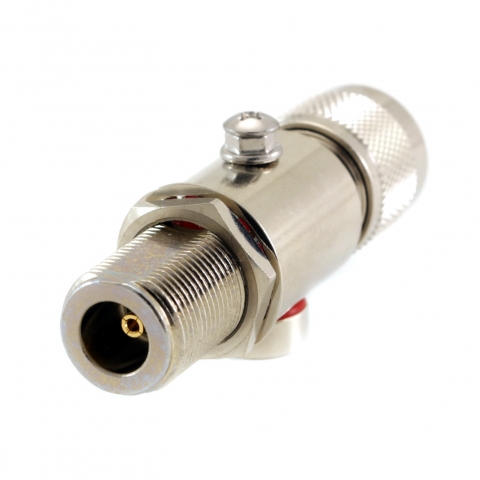

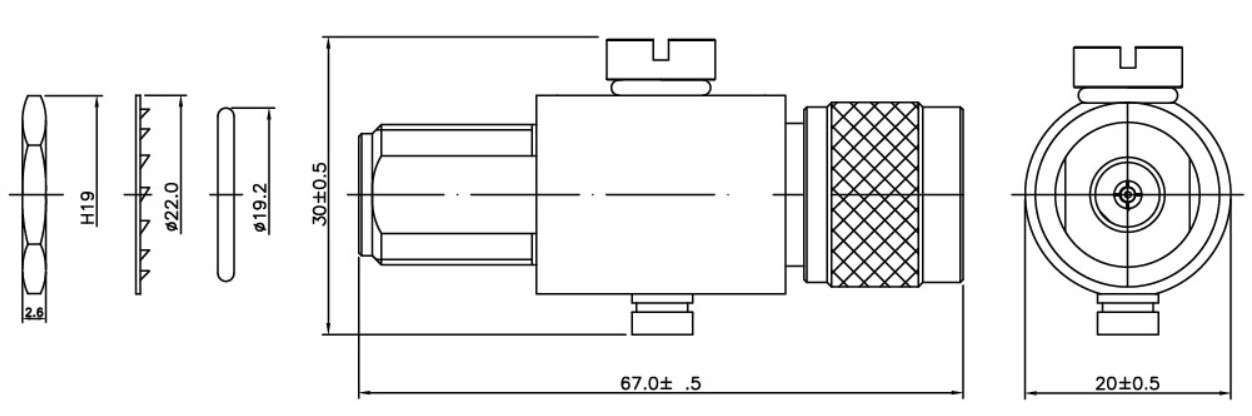

ALR06 — профессиональное устройство для защиты RF-коаксиальных соединений от грозовых импульсов и перенапряжения, рассчитанное на работу в диапазоне частот 0–6 ГГц. Корпус выполнен из никелированной латуни, с одной стороны установлен разъём N Male, с другой — N Female, поэтому устройство можно включить непосредственно в коаксиальную линию между антенным подключением и коаксиальным кабелем. Импеданс составляет 50 Ω, VSWR — менее 1,5, а вносимые потери — 0,2 dB. Эти RF-характеристики определяют использование устройства в сигнальных линиях в указанном диапазоне частот при непосредственном включении защиты в коаксиальное соединение.

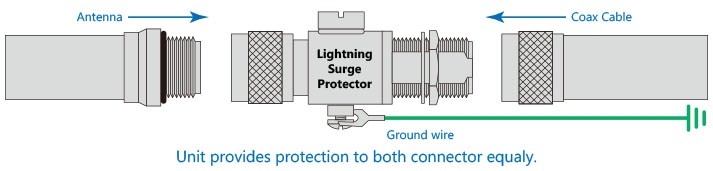

Для защиты от перенапряжения ALR06 имеет напряжение пробоя 90 V DC и максимальный выдерживаемый ток 10 kA при импульсе формы 8/20 µs. Устройство одинаково защищает оба разъёма и предусматривает точку заземления в схеме установки. Сопротивление изоляции составляет 10 000 MΩ, а ёмкость электрода — не более 1,5 pF. Устройство рассчитано на мощность 50 W и сочетает функцию RF-соединения с заявленной защитой коаксиальной линии от грозовых импульсов и перенапряжения.
