4G купольная антенна 12 dBi 800-2600 МГц | Уличная всенаправленная LTE-антенна

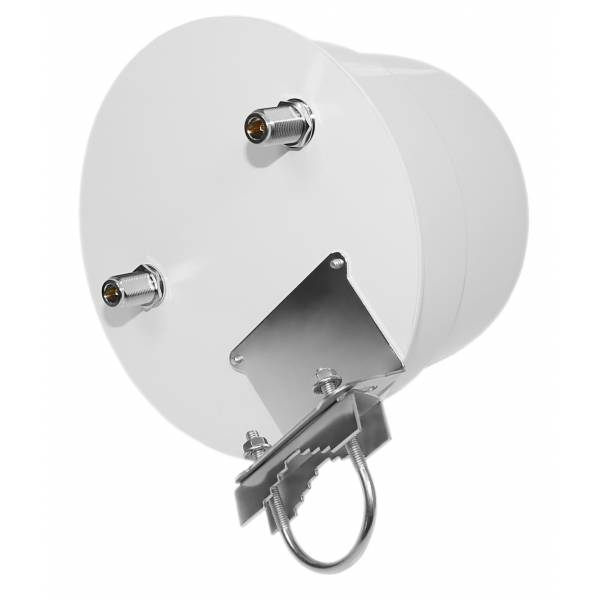

D12-8-26-NF2 — наружная купольная антенна для стационарных установок 3G UMTS и 4G LTE, в которых требуется подключение внешних сотовых антенн. Купольная конструкция обеспечивает круговую диаграмму направленности 360° по горизонтали, поэтому антенну не нужно точно ориентировать в определённом направлении относительно места установки. Ширина диаграммы направленности по вертикали составляет 20°, что позволяет сосредоточить покрытие в заданном диапазоне углов по высоте. Это особенно важно, когда антенна располагается выше подключаемого оборудования или обслуживаемой зоны. Два радиочастотных разъёма N-female позволяют подключить два отдельных антенных канала совместимого сотового оборудования, благодаря чему модель подходит для систем с двумя внешними антенными входами. Такое сочетание характеристик упрощает интеграцию антенны в стационарные системы сотовой связи.

Антенна работает в двух частотных диапазонах, причём коэффициент усиления зависит от используемых частот: 10 dBi в диапазоне 698–960 МГц и 12 dBi в диапазоне 1800–2600 МГц. Это позволяет использовать одну антенну с совместимым оборудованием, работающим как в нижнем, так и в верхнем из указанных диапазонов. КСВН менее 1,8 и волновое сопротивление 50 Ом определяют радиочастотные параметры, которые необходимо учитывать при подборе кабелей и подключаемых устройств. Максимальная входная мощность 50 Вт указывает допустимый предел мощности антенной системы. Эти характеристики помогают заранее проверить совместимость оборудования, кабелей и разъёмов с предусмотренными условиями эксплуатации антенны.

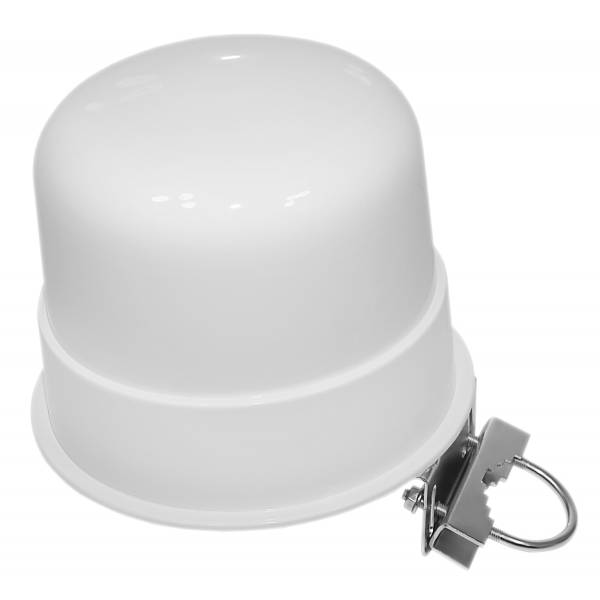

D12-8-26-NF2 предназначена для наружного монтажа на опору. Белый купольный корпус имеет диаметр 200 мм и высоту 210 мм, поэтому антенна отличается компактной вертикальной формой и подходит для стационарной установки на соответствующих наружных конструкциях. Масса устройства составляет 0,4 кг, что позволяет использовать подходящую систему крепления без значительной дополнительной нагрузки. Монтаж на опору помогает разместить антенну на необходимой высоте и обеспечивает предусмотренный способ установки для постоянной эксплуатации. Эти физические параметры позволяют заранее оценить требуемое свободное пространство, допустимую нагрузку на опорную конструкцию и положение антенны до её окончательной фиксации. Они также помогают спланировать доступ к месту проведения монтажных работ.

Антенна рассчитана на работу при температуре от −30 до +75 °C, что позволяет использовать её в широком диапазоне наружных условий. Максимально допустимая скорость ветра составляет 200 км/ч — этот параметр особенно важен для открытых участков, где крепление должно надёжно удерживать антенну. Указанные эксплуатационные ограничения помогают заранее оценить пригодность выбранного места и опорной конструкции. Для идентификации изделия используются код D12-8-26-NF2 и EAN 0708747432886, что упрощает проверку модели при заказе, установке и складском учёте. В совокупности способ монтажа, размеры, масса, температурный диапазон и допустимая ветровая нагрузка дают необходимую информацию для планирования стабильной наружной установки.
